Склопластикові GRP труби Grandpipe та Rorex

Склопластикові GRP труби Grandpipe та Rorex

Склопластикові труби компаній Grandpipe та Rorex виробляються за єдиними стандартами та в єдиному асортименті, оскільки ці підприємства є сестринськими за формою власності. Склопластикові труби Grandpipe та Rorex (GRP) — це сучасне рішення для будівництва інженерних мереж, промислових трубопроводів і гідротехнічних споруд. Завдяки високій корозійній стійкості, довговічності та мінімальним експлуатаційним витратам, GRP труби Grandpipe та Rorex активно застосовуються у водопостачанні, водовідведенні, промислових трубопроводних системах, а також у проєктах із підвищеним навантаженням. Продукція виготовляється відповідно до міжнародних стандартів CEN, ISO, TSE, AWWA, ASTM, BSI та адаптується під індивідуальні вимоги проєкту. Труби також сертифіковані в Україні, що підтверджує їхню відповідність національним вимогам і дозволяє використовувати продукцію в інфраструктурних та будівельних проєктах. Виробництво склопластикових труб здійснюється з урахуванням сучасних технологій контролю якості, що гарантує надійність кожного трубопроводу.

Діаметр, мм

DN 100 – 4000

Клас тиску, бар

PN 1 – 40

Кільцева жорсткість

SN 1250 – 10 000

Стандартна довжина, м

12

Нестандартна довжина, м (за запитом)

до 18

Зверніть увагу

За індивідуальним технічним завданням можливе виготовлення труб великого діаметра, кільцевої жорсткості, фасонних елементів і спеціальних конструктивних рішень. Для всіх заявлених класів тиску та жорсткості продукція гарантується виробником.

Конструктивні рішення та типи з'єднань

Стандартні склопластикові труби GRP

Призначені для підземного та надземного прокладання у системах водопостачання, водовідведення та промислових мережах.

Діаметр, мм

100 – 4 000

Матеріал

Склопластик (GRP)

Переваги:

  • Універсальність застосування;
  • Висока механічна міцність;
  • Простий монтаж;
  • Оптимальна ціна GRP труб у довгостроковій перспективі.

GRP склопластикові труби з муфтовими з'єднаннями

Застосовуються переважно для підземного монтажу трубопроводів. Такі склопластикові труби забезпечують стабільну роботу мереж протягом усього терміну експлуатації.

Тип з'єднання

Муфти з еластомірними ущільненнями

Переваги:

  • Повна герметичність;
  • Захист від просочування;
  • Швидке встановлення;
  • Компенсація незначних відхилень без фітингів.

GRP склопластикові труби з клейовими з'єднаннями

Використовуються для надземних трубопроводів, технологічних ліній і спеціаних інженерних рішень.

Тип з'єднання

Клейові муфти

Переваги:

  • Підвищена міцність стику;
  • Довговічність;
  • Стабільність конструкції.

GRP склопластикові труби для безтраншейної прокладки

Склопластикові труби для безтраншейної прокладки застосовуються під час реконструкції або будівництва трубопроводів методом горизонтального буріння та протяжки.

Застосування:

  • Санація трубопроводів;
  • Горизонтально-направлене буріння;
  • Прокладання під дорогами та забудовою;

Переваги:

  • Мінімальний вплив на інфраструктуру;
  • Скорочення строків реалізації проєкту;
  • Зниження витрат на земляні роботи.

Склопластикові GRP труби Biaxial для складних умов

Biaxial склопластикові труби застосовуються для підземного та наземного прокладання у слабких ґрунтах, де необхідна підвищена механічна стійкість. У таких трубопровідних системах навантаження сприймається самою трубою та її з'єднаннями.

Такі каналізаційні труби великого діаметру часто використовуються у промислових та інфраструктурних проєктах.

Тип конструкції

Biaxial

Матеріал

GRP / PAFSIN

Способи з'єднання:

  • Ламінування;
  • Розтрубні з муфтою;
  • Вальцьовані;
  • Фланцеві.

Переваги:

  • Висока міцність;
  • Надійні замкові з'єднання;
  • Ефективність у складних геологічних умовах;
  • Безпечна експлуатація.

Склопластикові труби без піску, безнапірні та напірні

Труби без пісконаповнення мають покращені фізико-механічні та хімічні характеристики. Вони рекомендовані для систем із високим робочим тиском та агресивним середовищем.

Такі склопластикові водопровідні труби забезпечують стабільну роботу мереж навіть у складних умовах експлуатації.

Тип конструкції

Стандартна

Матеріал

GRP / PAFSIN без піску

Переваги:

  • Підвищена ударостійкість;
  • Менші гідравлічні втрати;
  • Висока пропускна здатність;
  • Знижений ризик виробничих дефектів;
  • Збільшений термін служби.

Труби для домкратного та безтраншейного прокладання

Для сучасного будівництва широко застосовується безтраншейне прокладання трубопроводів методом горизонтального буріння або трубного домкрата. Спеціальні склопластикові труби для домкратного прокладання витримують штовхальні зусилля до 700–1000 тонн.

Це оптимальне рішення для прокладання трубопроводів під дорогами, залізничними коліями та міською забудовою.

Тип конструкції

Посилена, для високих осьових навантажень

Довжина

до 3 м

Способи з'єднання:

  • Ламінування;
  • Розтрубні з муфтою;
  • Вальцьовані;
  • Фланцеві.

Переваги:

  • Висока міцність стінки;
  • Стійкість до деформацій;
  • Мінімальний вплив на навколишню інфраструктуру;
  • Економія часу монтажу.

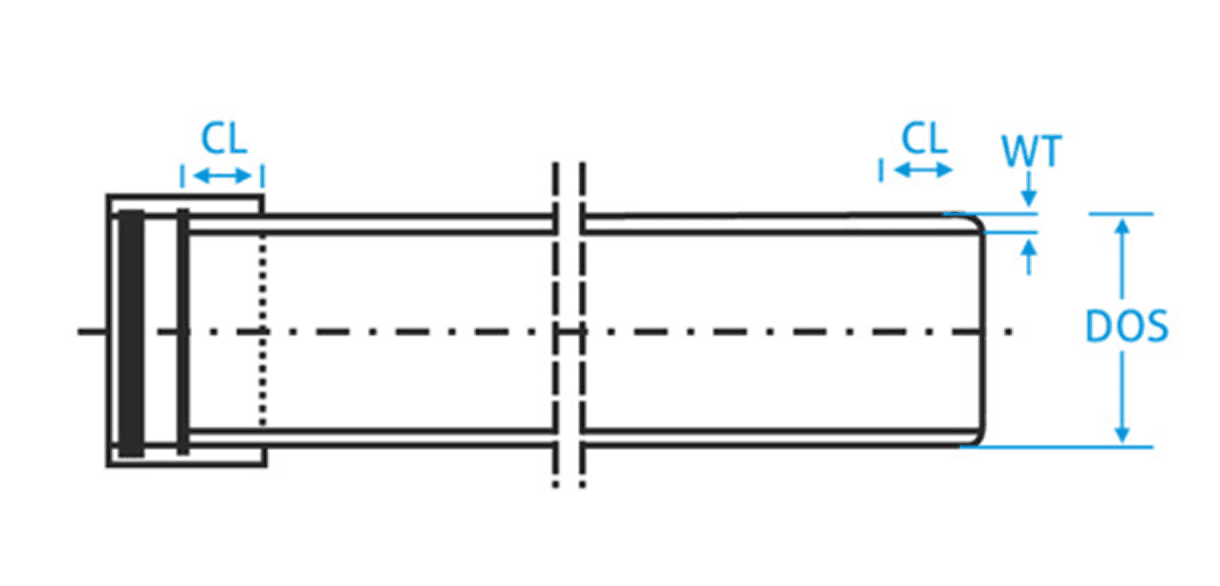

Діаметри та виготовлення під замовлення

Діаметри та виготовлення під замовлення

Зверніть увагу

Склопластикові труби доступні у стандартних діаметрах від 300 до 4 000 мм, а за спеціальним замовленням доступні в діаметрах від 100 мм.

За запитом можливе:

  • Виготовлення нестандартних діаметрів;
  • Виробництво фасонних елементів;
  • Розрахунок параметрів під конкретний проєкт;
  • Індивідуальна адаптація до технічного завдання.

SN 2500

DNDOS maxWT (товщина) (mm)Вага kg/m
PN 6PN 10PN 16PN 20
3003114,13,93,83,88
3503624,74,64,44,410,6
4004135,14,94,84,712,5
4504645,85,45,35,215,7
5005156,45,95,85,719,2
6006177,876,76,727
7007198,987,77,637
80082110,19,18,68,648
90092311,310,19,69,560
1000102512,511,110,510,574
1100112713,712,211,511,489
1200122914,813,212,512,3106
130013311614,213,413,3124
1400143317,115,214,414,2144
1500153518,216,215,315,1164
1600163719,417,316,315,9187
1700173920,818,317,2—210
1800184121,919,318,2—235
190019432320,319,1—261
2000204524,221,420,1—290
2100214725,422,421—319
2200224926,523,422—349
2300235127,724,422,9—382
2400245328,925,423,9—415
250025553026,524,9—450
2600265731,227,525,9—486
2700275932,528,526,8—523
2800286133,729,527,6—553
290029633530,528,6—604
3000306535,931,529,7—654
310031673631,729,9—665
3200326937,132,630,8—710
3300337138,333,631,8—790
3400347339,434,632,7—800
3500357540,535,533,6—845
3600367741,636,634,6—895
3700377942,837,535,5—945
3800388143,938,536,5—995
3900398345,139,537,4—1045
4000408546,240,538,3—1100

SN 5000

DNDOS maxWT (товщина) (mm)Вага kg/m
PN 6PN 10PN 16PN 20PN 25
3003115,15,14,84,74,710,3
3503625,95,85,45,45,413,8
4004136,66,25,85,85,816,2
4504647,36,95,85,85,821
5005158,17,67,17725
6006179,68,98,48,28,236
70071911,110,39,69,39,349
80082112,511,610,910,510,563
9009231413,212,111,811,880
1000102515,414,513,312,912,999
1100112716,915,914,614,214,2119
1200122918,317,315,815,315,3141
1300133119,918,61716,516,5165
1400143321,42018,317,817,8191
1500153522,921,319,51918,5219
1600163724,322,720,719,919,7249
1700173925,824,122——281
1800184127,325,423,2——314
1900194328,726,824,4——350
2000204530,128,225,6——388
2100214731,629,526,9——427
2200224933,132,928,1——468
2300235134,532,329,3——512
240024533633,730,6——557
2500255537,53531,8——604
2600265738,736,533——657
2700275941,23834,5——708
2800286141,93935,5——760
2900296344,140,537——814
3000306544,841,538——871
3100316745,141,638,2——885
3200326946,542,939,4——940
3300337147,944,340,6——1000
3400347349,345,641,8——1065
3500357550,846,943,0——1125
3600367752,248,244,2——1190
3700377953,749,645,4——1260
3800388155,150,946,6——1325
3900398356,552,247,8——1400
4000408557,953,549,0——1470

SN 10 000

DNDOS maxWT (товщина) (mm)Вага kg/m
PN 6PN 10PN 16PN 20PN 25PN 32
1001073,53,53,53,5——2,0
150157,63,83,83,83,8——3,3
200209,84,94,94,94,9——5,8
2502626,06,06,06,0——8,9
3003116,26,265,85,75,712,7
3503627,27,26,86,76,66,517,4
4004137,87,87,47,27,1721
4504648,88,88,287,97,826
5005159,89,898,88,68,533
60061711,711,710,710,410,21048
70071913,713,712,311,911,711,565
80082115,515,51413,513,21385
90092317,317,315,615,114,714,5107
1000102519,219,217,216,616,216132
1100112721,221,218,918,217,717,5160
12001229232320,519,719,319190
1300133124,824,822,121,321,820,4223
1400143326,726,723,722,922,321,9258
1500153528,428,425,423,923,823,1295
1600163730,330,32725,424,824,5336
170017393132,128,6———378
18001841343430,3———423
1900194335,835,831,9———472
2000204537,637,633,5———521
2100214739,539,535,1———574
2200224942,742,738———630
2300235144,644,639,7———688
2400245346,546,541,4———748
2500255547,247,741,7———822
2600265747,949,543,3———888
2700275950,851,344,9———955
2800286151,353,146,5———1025
2900296354,55548,2———1102
3000306555,155,849,7———1176
3100316756,456,049,8———1200
3200326958,257,751,4———1275
3300337160,059,553,0———1355
3400347361,861,354,5———1440
3500357563,663,156,1———1525
3600367765,464,957,7———1615
3700377967,266,759,3———1705
3800388169,068,460,9———1800
3900398370,770,262,4———1895
4000408572,572,064,0————

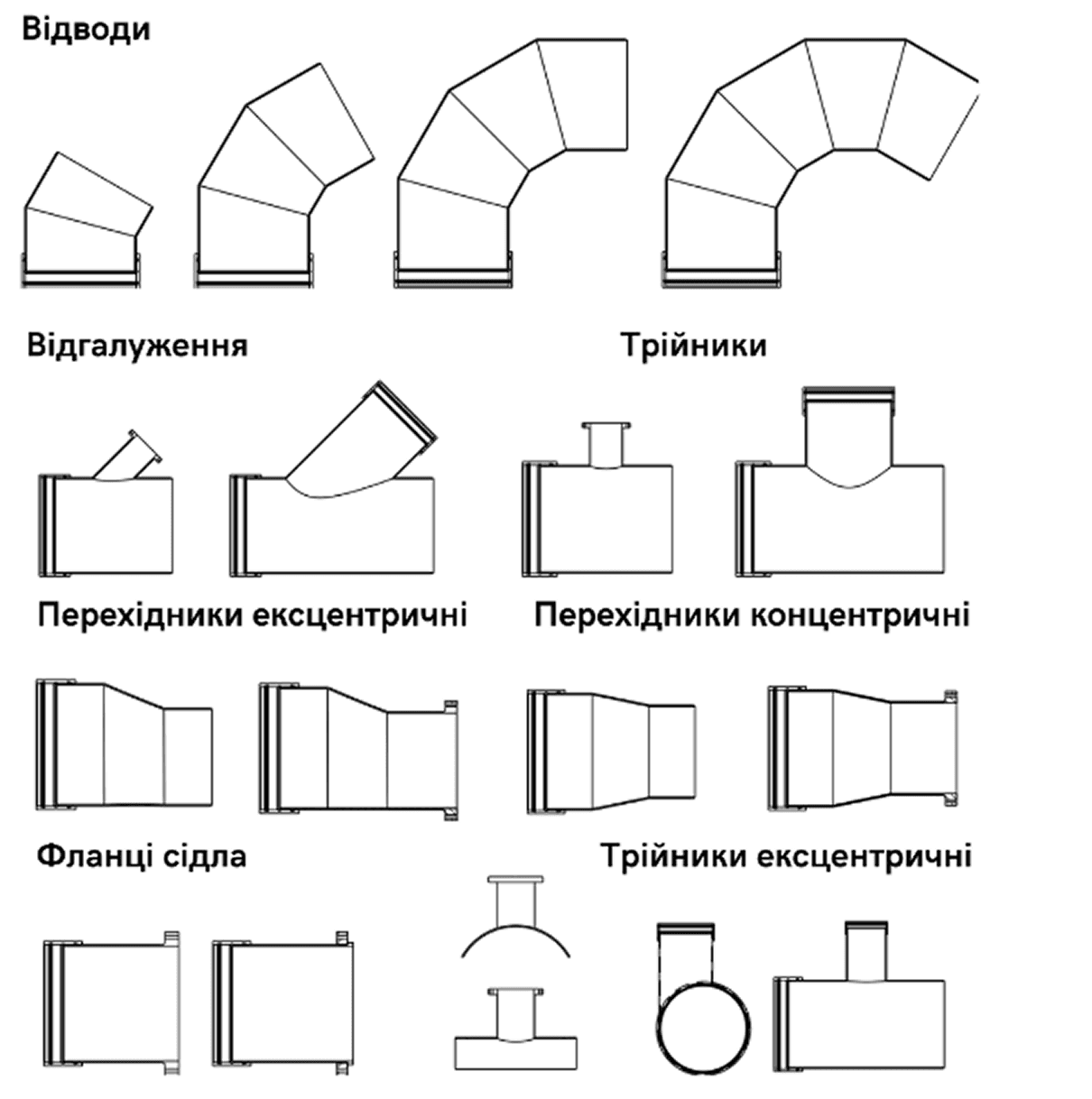

Фітинги (фасонні вироби зі склопластику)

Фітинги (фасонні вироби зі склопластику)

Зверніть увагу

GRANDPIPE та Rorex використовують стандартні методи виготовлення фітингів GRP з аналогічною технологією для трубопроводів GRP. Фітинги GRP можуть бути виготовлені в широкому асортименті стандартних та нестандартних розмірів.

Фітинги до DN 900 мм можуть бути виготовлені механічно, шляхом обертання на прес-формі.
