Поліпропіленові гофровані труби Pragma Pipelife
Pragma® — це двошарова поліпропіленова система труб для зовнішніх мереж водовідведення та каналізації, розрахована на експлуатацію в складних ґрунтових і кліматичних умовах. Поліпропіленові труби PRAGMA та фасонні частини стійкі до хімічно активних середовищ та до прокладки в агресивних ґрунтах. Вона також є надзвичайно стійкою до ударної деформації, що особливо важливо при температурах нижче 0°С (до -20°С). Ці характеристики роблять її особливо конкурентною порівняно з гладкою трубою з ПВХ, при транспортуванні та при монтажі в зимових умовах.
Матеріал
Поліпропілен PP-B (block copolymer)
Тип з'єднання
Розтруб + вбудоване ущільнювальне кільце
Кільцева жорсткість
SN8 / SN10 / SN12 / SN16
Діаметр, мм
DN 160 – 1000
Довжина, м
3, 6
Конструкція
Двошарова труба
Зовнішня стінка
Профільована / Гофрована
Внутрішня стінка
Гладка
Розтруб
Стандартний, подовжений
Ущільнювальне кільце
Вбудоване в першій канавці
Розмір труб Pragma®
| Номінальний діаметр, мм | Зовнішній діаметр труби, мм | Внутрішній діаметр труби, мм | Довжина труби (без муфти), мм | Довжина муфти, мм | Внутрішній діаметр муфти, мм | Кільцева жорсткість Pragma® |
|---|---|---|---|---|---|---|
| DN/OD – 160 | 160 | 139 | 6 | 94 | 160,5 | SN ≥ 10 kN/m2 SN ≥ 12 kN/m2 SN ≥ 16 kN/m2 |
| DN/OD – 200 | 200 | 176 | 6 | 113 | 201,9 | |
| DN/OD – 250 | 250 | 221,3 | 6 | 129 | 252,4 | |
| DN/OD – 315 | 315 | 277,4 | 6 | 148 | 318,0 | |
| DN/OD – 400 | 400 | 350 | 6 | 158 | 403,7 | |
| DN/ID – 500 | 573 | 498 | 6 | 246 | 574,8 | |
| DN/ID – 600 | 688 | 597 | 6 | 289 | 690,3 | |
| DN/ID – 800 | 925,2 | 799 | 6 | 339 | 928,2 | |
| DN/ID – 1000 | 1140,4 | 1000 | 6 | 403 | 1144,6 |
| Номінальний розмір | Зовнішній діаметр, мм | Внутрішній діаметр, мм | Вага 1 м/п, кг | Довжина муфти, мм | Кільцева жорсткість Pragma® |
|---|---|---|---|---|---|
| DN/OD – 160 | 160 | 139 | 1,20 | 97 | SN > 8 kN/m2 |
| DN/OD – 200 | 200 | 176 | 1,88 | 113 | |
| DN/ID – 200* | 227 | 200 | 2,23 | 105 | |
| DN/OD – 250 | 250 | 221 | 3,24 | 129 | |
| DN/ID – 250* | 285 | 250 | 3,60 | 110 | |
| DN/OD – 315 | 315 | 277 | 4,67 | 148 | |
| DN/ID – 300 | 343 | 300 | 4,70 | 116 | |
| DN/ID – 800 | 925,2 | 799 | 6 | 6 | |
| DN/ID – 1000 | 1140,4 | 1000 | 6 | 6 |
Система фітингів Pragma® OD
| Вид фітинга | Градус, ° | Діаметр входу DN, мм | Діаметр DN, мм | ||||||
|---|---|---|---|---|---|---|---|---|---|
| 160 | 200 | 250 | 315 | 400 | 500 | 600 | |||
| Коліно | 15 | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | |
| 30 | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ||
| 45 | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ||
| 88.5 | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | |||
| Трійник | 45 | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | 160 | |
| ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | 200 | |||
| ✔ | ✔ | 250 | |||||||
| ✔ | ✔ | ✔ | 315 | ||||||
| ✔ | 400 | ||||||||
| ✔ | 500 | ||||||||
| 88,5 | ✔ | 160 | |||||||
| ✔ | 200 | ||||||||
| Редукція | ✔ | 160 | |||||||
| ✔ | ✔ | 200 | |||||||
| ✔ | ✔ | 250 | |||||||
| ✔ | 315 | ||||||||
| ✔ | 400 | ||||||||
| ✔ | 500 | ||||||||
| Двійна муфта | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ||
| Ремонтна муфта | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ||
| Ущільнювач з муфтою (для РУС труб) | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ||
| Адаптер | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | |||
| Ущільнювач | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ||
| Заглушка | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ||
| Перехід до бетонного колодязя | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ||
| Сідло | ✔ | 160 | |||||||

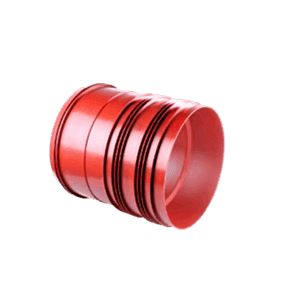

Двохфітинговий з’єднувач ID

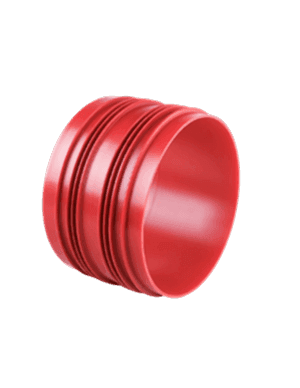

Муфта ID

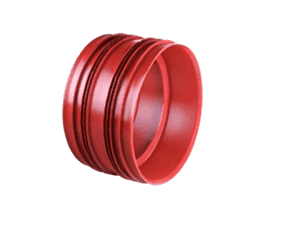

Адаптер ID/OD

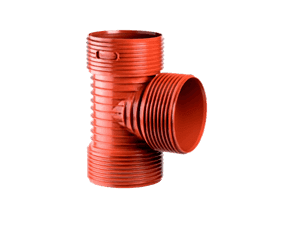

Трійник 90° ID

Коліно ID

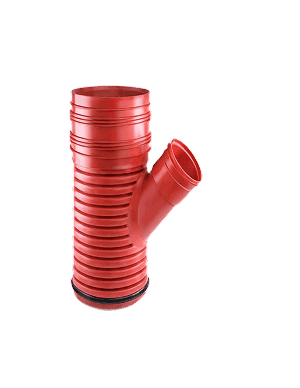

Трійник 45° ID

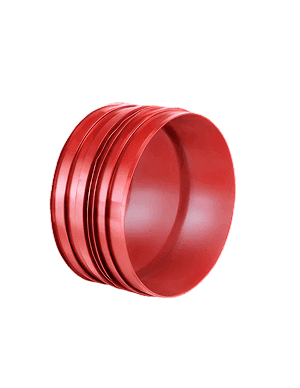

Герметичний перехід ID

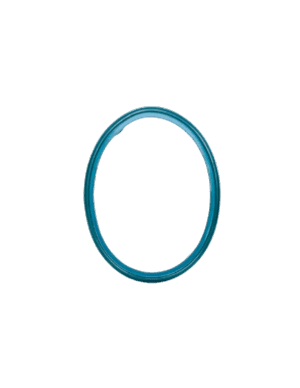

Ущільнювальне кільце ID

Двохфітинговий з’єднувач ID

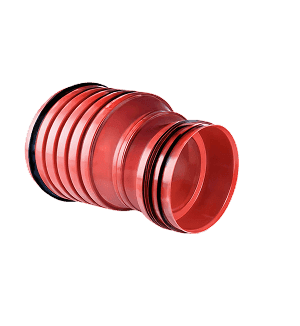

Редукція ID

Для з'єднання чашки Pragma+ID з босоніжним кінцем Pragma+ID.

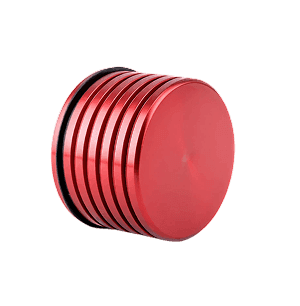

Заглушка ID
