Поліетиленові труби RADPOL

Труби RC MULTIsafe® 1L, 2L, 3L, RC MAXIprotect® PP/PE-d та PE 100 Smart 2L® призначені для сучасного будівництва й реконструкції інфраструктурних мереж із застосуванням безтраншейних технологій або монтажу без піщаної підсипки. Такі рішення допомагають скоротити терміни робіт, зменшити витрати та підвищити безпеку експлуатації трубопроводів завдяки підвищеній стійкості до пошкоджень зовнішньої поверхні та точкових навантажень. Система RC MULTIsafe® включає одношарові, двошарові та тришарові труби з матеріалу PE100 RC, шари яких у багатошарових трубах молекулярно з'єднані під час коекструзії. RC MAXIprotect® PP/PE-d додатково має зовнішній захисний шар із PE100, PE100 RC або модифікованого PP, а PE 100 Smart 2L® оснащені спеціальним детекційним шаром, що дозволяє візуально виявляти пошкодження та подряпини під час будівництва мережі.

Асортимент труб виробництва компанії Rurgaz з PE100 RC включає

Труби RC MAXIprotect® PP/PE

Як правило, це труби для трубопроводів RC MULTIsafe® двошарові, тришарові (або одношарові).

Діаметри від 25 мм до 630 мм для транспортування газу, помаранчевого кольору, чорного з помаранчевим шаром відмітним (2L), чорного з крайніми помаранчевими шарами (3L) або чорного з помаранчевими смугами.

Діаметри від 25 мм до 630 мм для транспортування питної води, синього кольору, чорного із синім відмітним шаром (2L), чорного із крайніми синіми шарами (3L) або чорного із синіми смугами.

Діаметри від 32 мм до 630 мм для напірної та безнапірної каналізації, зеленого кольору, чорного із зеленим відмітним шаром (2L), чорного із крайніми зеленими шарами (3L) або чорного із зеленими смугами.

Зовнішня оболонка виготовлена з мінерально-модифікованого поліпропілену PP, поліетилену PE100 або PE100 RC, колір яких залежить від використання труб:

Для газу: жовтий із зеленими смугами (PP), з білими смугами (PE);
Для питної води: синій із зеленими смугами (PP), з білими смугами (PE);
Для технічної води/каналізації: коричневий із зеленими смугами (PP), з білими смугами (PE);
Чорний з жовтими смугами (для газу) (PE);
Чорний із синіми смугами (для питної води) (PE);
Чорний із зеленими смугами (для технічної води / каналізації) (PE).

Труби RC MULTIsafe®

Діаметри від 25 мм до 630 мм для транспортування газу, помаранчевого кольору, чорного з помаранчевим шаром відмітним, чорного з крайніми помаранчевими шарами або чорного з помаранчевими смугами.

Діаметри від 25 мм до 1000 мм для транспортування питної води, синього кольору, чорного з синім відмітним шаром, чорного з крайніми темно-синіми шарами або чорного з синіми смугами.

Діаметри від 32 мм до 1000 мм для напірної та безнапірної каналізації, зеленого кольору, чорного із зеленим відмітним шаром, чорного із крайніми зеленими шарами або чорного із зеленими смугами.

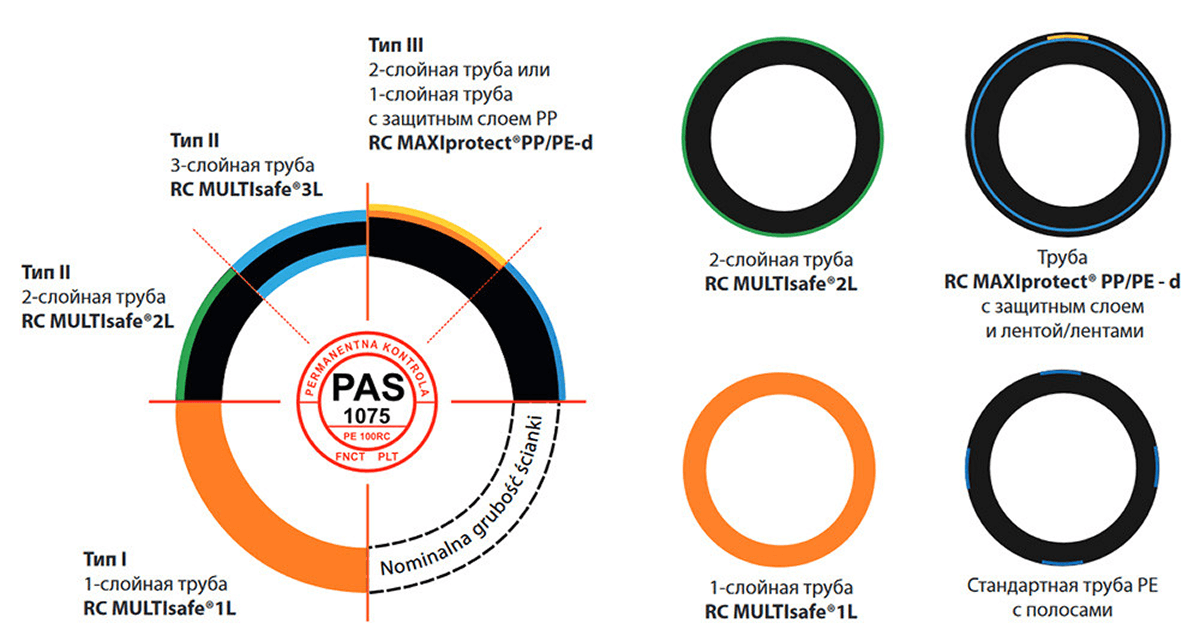

Типи поліетиленових труб RC MULTIsafe та RC MAXIprotect: перерізи та шари

Труби RC MULTIsafe® 1L для питної води з PE 100 RC

Труби RC MULTIsafe® 1L — цілісні одношарові (повністю сині — тип 1 — згідно з PAS 1075:2009.04) для питної води виготовляються з діаметрами в діапазоні 25–1000 мм за запитом.

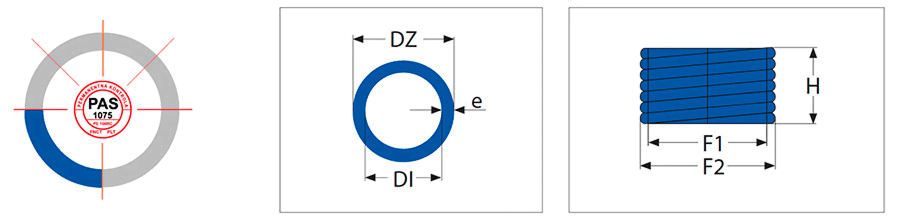

Схеми перерізу труби RC MULTIsafe® 1L: позначення DZ, DI, e та боковий вигляд з PAS 1075

Діаметр DZ, мм	Товщина стінки SDR 11 e, мм	Товщина стінки SDR 17 e, мм	Кількість в бухті, м.п.
25	2,3	—	200
32	3,0	2,0	200
40	3,7	2,4	200
50	4,6	3,0	100
63	5,8	3,8	100
75	6,8	4,5	100
90	8,2	5,4	100
110	10,0	6,6	50

Труби для питної води RC MULTIsafe® 1L — відрізки 12 м.п.

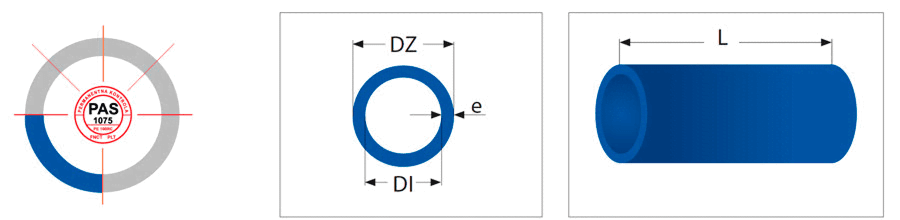

Схеми труби RC MULTIsafe® 1L для відрізків 12 м: переріз DZ, DI, e та довжина L

Діаметр DZ, мм	Товщина стінки SDR 11 e, мм	Товщина стінки SDR 17 e, мм	Кількість на палеті, м.п.
90	8,2	5,4	384
110	10,0	6,6	312
125	11,4	7,4	276
140	12,7	8,3	240
160	14,6	9,5	204
180	16,4	10,7	72
200	18,2	11,9	72
225	20,5	13,4	60
250	22,7	14,8	48
280	25,4	16,6	48
315	28,6	18,7	36
355	32,3	21,1	36
400	36,4	23,7	36
450	41,0	26,7	24
500	45,5	29,7	24
560	50,9	33,2	24
630	57,3	37,4	24
710	64,5	42,1	12
800	72,6	47,4	12
900	81,7	53,3	12
1000	90,8	59,3	12

Труби RC MULTIsafe® 2L для питної води з PE 100 RC

Труби RC MULTIsafe® 2L — двошарові (чорні з відмінним синім зовнішнім шаром — тип 2 — згідно з PAS 1075:2009.04) для питної води виробляються з діаметрами в діапазоні 25–1000 мм.

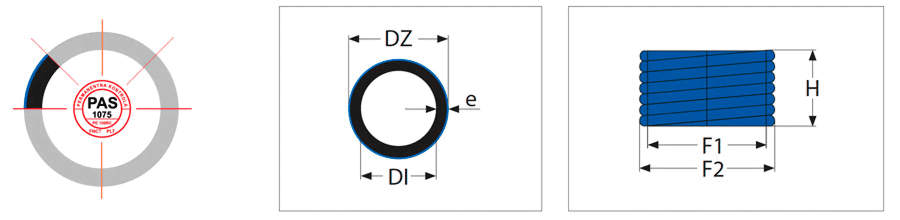

Схеми перерізу труби RC MULTIsafe® 2L та вид бухти

Діаметр DZ, мм	Товщина стінки SDR 11 e, мм	Товщина стінки SDR 17 e, мм	Кількість палеті, м.п.
25	2,3	—	200
32	3,0	2,0	200
40	3,7	2,4	200
50	4,6	3,0	100
63	5,8	3,8	100
75	6,8	4,5	100
90	8,2	5,4	100
110	10,0	6,6	50

Труби для питної води RC MULTIsafe® 2L — відрізки 12 м.п.

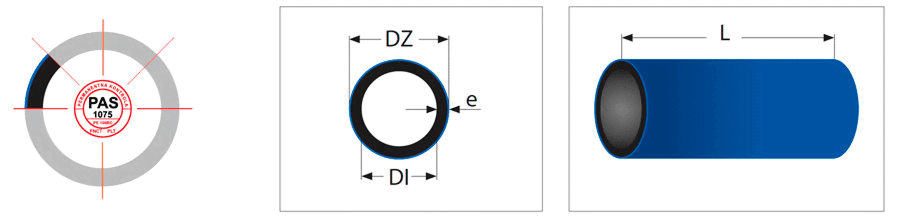

Схеми труби RC MULTIsafe® 2L для відрізків 12 м: переріз DZ, DI, e та довжина L

Діаметр DZ, мм	Товщина стінки SDR 11 e, мм	Товщина стінки SDR 17 e, мм	Кількість на палеті, м.п.
90	8,2	5,4	384
110	10,0	6,6	312
125	11,4	7,4	276
140	12,7	8,3	240
160	14,6	9,5	204
180	16,4	10,7	72
200	18,2	11,9	72
225	20,5	13,4	60
250	22,7	14,8	48
280	25,4	16,6	48
315	28,6	18,7	36
355	32,3	21,1	36
400	36,4	23,7	36
450	41,0	26,7	24
500	45,5	29,7	24
560	50,9	33,2	24
630	57,3	37,4	24
710	64,5	42,1	12
800	72,6	47,4	12
900	81,7	53,3	12
1000	90,8	59,3	12

Труби RC MULTIsafe® 3L для питної води з PE 100 RC

Труби RC MULTIsafe® 3L — тришарові (середній шар чорного кольору та два крайні шари синього кольору товщиною в діапазоні 10%–30%, при цьому крайній внутрішній шар товщиною не менше 2,5 мм — тип 2 — згідно з PAS 1075:2009.04) для питної води виробляються з діаметрами в діапазоні 90–500 мм.

Труби для питної води RC MULTIsafe® 3L — бухти

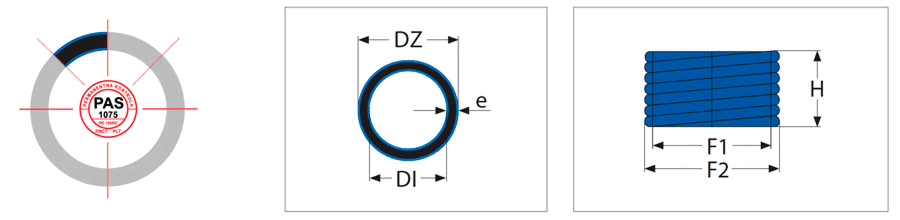

Схеми перерізу труби RC MULTIsafe® 3L та вид бухти з PAS 1075

Діаметр DZ, мм	Товщина стінки SDR 11 e, мм	Товщина стінки SDR 17 e, мм	Кількість в бухті, м.п.
90	8,2	5,4	100
110	10,0	6,6	50

Труби для питної води RC MULTIsafe® 3L — відрізки 12 м.п.

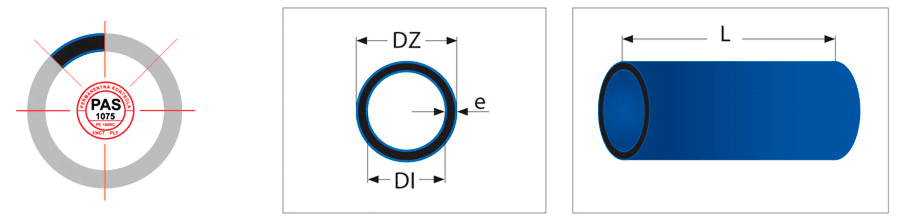

Схеми труби RC MULTIsafe® 3L для відрізків 12 м: переріз DZ, DI, e та довжина L

Діаметр DZ, мм	Товщина стінки SDR 11 e, мм	Товщина стінки SDR 17 e, мм	Кількість на палеті, м.п.
90	8,2	5,4	384
110	10,0	6,6	312
125	11,4	7,4	276
140	12,7	8,3	240
160	14,6	9,5	204
180	16,4	10,7	72
200	18,2	11,9	72
225	20,5	13,4	60
250	22,7	14,8	48
280	25,4	16,6	48
315	28,6	18,7	36
355	32,3	21,1	36
400	36,4	23,7	36
450	41,0	26,7	24
500	45,5	29,7	24

Труби RC MAXIprotect® PP/PE-d для питної води з PE 100 RC

Труби RC MAXIprotect® PP/PE-d двошарові (або одношарові) для питної води з додатковим захисним шаром із PE або PP зі стрічкою за запитом. Труби RC MAXIprotect® PP/PE-d — двошарові (чорні з відмінним синім зовнішнім шаром у вигляді литої двошарової труби) із захисним шаром із PP або PE блакитного кольору — тип 3 — згідно з PAS 1075:2009.04 для води виробляються в діапазоні 25–630 мм. Труба може бути вироблена як одноколірна.

Труби для питної води RC MAXIprotect® PP — бухти

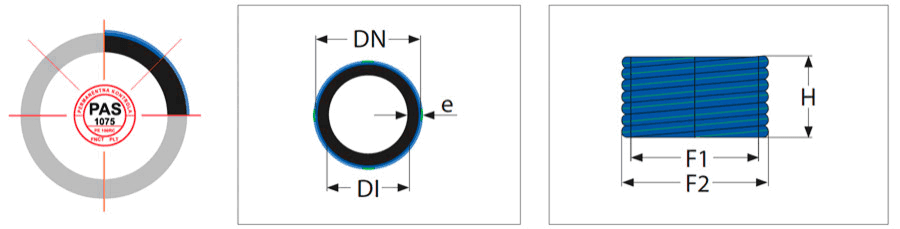

Схеми перерізу труби RC MAXIprotect® та вид бухти з PAS 1075

Діаметр DZ, мм	Товщина стінки SDR 11 e, мм	Товщина стінки SDR 17 e, мм	Кількість в бухті, м.п.
25	2,3	—	200
32	3,0	—	200
40	3,7	—	200
50	4,6	—	100
63	5,8	—	100
75	6,8	—	100
90	8,2	5,4	100
110	10,0	6,6	50

Труби для питної води RC MAXIprotect® PP — відрізки 12 м.п.

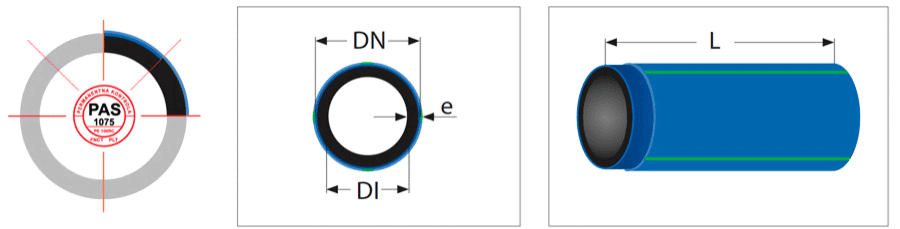

Схеми труби RC MAXIprotect® для відрізків 12 м: переріз DZ, DI, e та довжина L

Діаметр DN, мм	Товщина стінки SDR 11 e, мм	Товщина стінки SDR 17 e, мм	Кількість на палеті, м.п.
90	8,2	5,4	384
110	10,0	6,6	312
125	11,4	7,4	276
140	12,7	8,3	240
160	14,6	9,5	204
180	16,4	10,7	72
200	18,2	11,9	72
225	20,5	13,4	60
250	22,7	14,8	48
280	25,4	16,6	48
315	28,6	18,7	36
355	32,2	21,1	36
400	36,3	23,7	36
450	40,9	26,7	24
500	45,4	29,7	24
560	50,8	33,2	24
630	57,2	37,4	24

Відводи гнуті RC MULTIsafe® 2L, 3L і PE 100 Smart 2L®

Відводи гнуті поліетиленові RC MULTIsafe та PE 100 Smart 2L

DN	a = 45°		a = 90°
DN	le мін.	z мін.	le мін.	z мін.
90	150	280	150	465
110	150	309	150	535
125	150	331	150	587
140	150	353	150	640
160	150	382	150	710
200	150	440	150	849
225	150	476	150	937
250	250	612	250	1124
280	250	609	250	890
315	300	685	300	1026
355	300	761	300	1064
400	300	813	300	1129
450	300	930	300	1395
500	350	1066	350	1411
560	350	1118	350	1680
630	500	1170	500	1803
710	500	1581	500	2555
800	500	1785	500	2843
900	500	1989	500	3136
1000	**	**	**	**

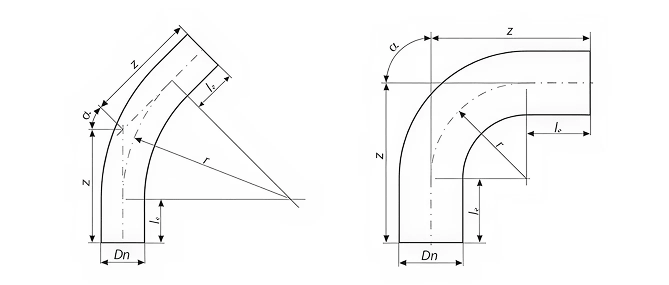

Схема позначень геометричних розмірів відводів: Do, l, z, r, кут α
