Стеклопластиковые трубы Grandpipe
Продукция Grandpipe отвечает всем требованиям местных и международных стандартов, таких как: CEN, ISO, TSE, AWWA, ASTM, BSI.
Ассортимент продукции Grandpipe следующий:
- Диаметр: DN 100 - 4000 мм
- Давление: PN 1 - 40 бар
- Жесткость: SN1250 - 10000 Па
Ассортимент продукции представлен стандартным производством. В соответствии с требованиями заказчика и согласно требованиям к проекту для нестандартных решений, компанией Grandpipe могут быть изготовлены специальные изделия (продукты). Для упомянутых выше классов давления и жесткости все продукты гарантируются Grandpipe.
Применение труб GRP
Повышение осведомленности о снижении затрат и превосходной коррозионной стойкости - это широкое использование труб из стеклопластика. Трубы GRP используются во многих приложениях, таких как:
- Системы отвода сточных вод
- Системы отвода дождевых вод
- Водоводы для гидроэлектростанций
- Гидротехнические проекты
- Водозаборы для морской воды
- Охлаждающие системы
- Рециркуляция воды и системы вентиляции
- Системы полива (ирригации) и дренажа
- Системы пожаротушения
- Промышленные применения
- Цистерны и резервуары для воды
- Насосные системы перекачки
- Химическая и нефтехимическая промышленность
- Реабилитация существующих трубопроводов
- Трубопроводные системы безтраншейной прокладки
Трубы GRP Grandpipe имеют длительный срок службы и низкие эксплуатационные расходы.
Свойства и преимущества продукта
|
Свойства
|
Преимущества
|
| Коррозионная стойкость |
|
| Срок эксплуатации 50 лет |
|
| Низкий вес
(при той же производительности: легче на 75% чем ковкий чугун; на 90% чем бетон.) |
|
| Стандартная длина трубы составляет 12 м.
Трубы длиной до 18 м могут быть доставлены по желанию заказчика |
|
| Гладкая внутренняя поверхность |
|
| Муфты с герметичными эластомерными уплотнениями для подземного монтажа
Муфты клеевые для надземного монтажа |
|
| Продвинутая технология трубопровода.
Производство трубопроводов в соответствии с местными и международными стандартами, такими как TSE, ASTM, AWWA, BSI, DIN, CEN и т. д. |
|
| Заблокированная система соединения |
|
Информация о продукте
Трубы GRP GRANDPIPE могут изготавливаться с диаметром от 100 до 4000 мм.
Стандартные диаметры приведены ниже (в мм)
| Система Mandral | Система непрерывного развития | |||||||||
| 100 | 150 | 200 | 250 | 300 | 300 | 350 | 400 | 450 | 500 |
|
|
|
|
|
|
|
700 | 800 | 900 | 1000 | 1100 | 1200 |
|
|
|
|
|
|
1400 | 1600 | 1800 | 2000 | 2200 | 2400 |
|
|
|
|
|
|
2600 | 2800 | 3000 | 3200 | 3400 | 3600 |
|
|
|
|
|
|
3800 | 4000 |
|
|
|
|
В соответствии с запросами клиентов могут быть изготовлены другие промежуточные диаметры от 100 до 4000 мм. Для получения дополнительной информации свяжитесь с нашим отделом продаж.
Размеры трубопроводов
|
SN 2500
|
||||||
| DN | DOS max | WT (толщина) (mm) | Вес kg/m | |||
| PN6 | PN10 | PN16 | PN20 | |||
| 300 | 311 | 4,1 | 3,9 | 3,8 | 3,8 | 8 |
| 350 | 362 | 4,7 | 4,6 | 4,4 | 4,4 | 10,6 |
| 400 | 413 | 5,1 | 4,9 | 4,8 | 4,7 | 12,5 |
| 450 | 464 | 5,8 | 5,4 | 5,3 | 5,2 | 15,7 |
| 500 | 515 | 6,4 | 5,9 | 5,8 | 5,7 | 19,2 |
| 600 | 617 | 7,8 | 7 | 6,7 | 6,7 | 27 |
| 700 | 719 | 8,9 | 8 | 7,7 | 7,6 | 37 |
| 800 | 821 | 10,1 | 9,1 | 8,6 | 8,6 | 48 |
| 900 | 923 | 11,3 | 10,1 | 9,6 | 9,5 | 60 |
| 1000 | 1025 | 12,5 | 11,1 | 10,5 | 10,5 | 74 |
| 1100 | 1127 | 13,7 | 12,2 | 11,5 | 11,4 | 89 |
| 1200 | 1229 | 14,8 | 13,2 | 12,5 | 12,3 | 106 |
| 1300 | 1331 | 16 | 14,2 | 13,4 | 13,3 | 124 |
| 1400 | 1433 | 17,1 | 15,2 | 14,4 | 14,2 | 144 |
| 1500 | 1535 | 18,2 | 16,2 | 15,3 | 15,1 | 164 |
| 1600 | 1637 | 19,4 | 17,3 | 16,3 | 15,9 | 187 |
| 1700 | 1739 | 20,8 | 18,3 | 17,2 |
|
210 |
| 1800 | 1841 | 21,9 | 19,3 | 18,2 |
|
235 |
| 1900 | 1943 | 23 | 20,3 | 19,1 |
|
261 |
| 2000 | 2045 | 24,2 | 21,4 | 20,1 |
|
290 |
| 2100 | 2147 | 25,4 | 22,4 | 21 |
|
319 |
| 2200 | 2249 | 26,5 | 23,4 | 22 |
|
349 |
| 2300 | 2351 | 27,7 | 24,4 | 22,9 |
|
382 |
| 2400 | 2453 | 28,9 | 25,4 | 23,9 |
|
415 |
| 2500 | 2555 | 30 | 26,5 | 24,9 |
|
450 |
| 2600 | 2657 | 31,2 | 27,5 | 25,9 |
|
486 |
| 2700 | 2759 | 32,5 | 28,5 | 26,8 |
|
523 |
| 2800 | 2861 | 33,7 | 29,5 | 27,6 |
|
553 |
| 2900 | 2963 | 35 | 30,5 | 28,6 |
|
604 |
| 3000 | 3065 | 35,9 | 31,5 | 29,7 |
|
654 |
| 3100 | 3167 | 36 | 31,7 | 29,9 |
|
665 |
| 3200 | 3269 | 37,1 | 32,6 | 30,8 |
|
710 |
| 3300 | 3371 | 38,3 | 33,6 | 31,8 |
|
790 |
| 3400 | 3473 | 39,4 | 34,6 | 32,7 |
|
800 |
| 3500 | 3575 | 40,5 | 35,5 | 33,6 |
|
845 |
| 3600 | 3677 | 41,6 | 36,6 | 34,6 |
|
895 |
| 3700 | 3779 | 42,8 | 37,5 | 35,5 |
|
945 |
| 3800 | 3881 | 43,9 | 38,5 | 36,5 |
|
995 |
| 3900 | 3983 | 45,1 | 39,5 | 37,4 |
|
1045 |
| 4000 | 4085 | 46,2 | 40,5 | 38,3 |
|
1100 |
|
SN 5000
|
|||||||
| DN | DOS max | WT (толщина) (mm) | Вес kg/m | ||||
| PN6 | PN10 | PN16 | PN20 | PN25 | |||
| 300 | 311 | 5,1 | 5,1 | 4,8 | 4,7 | 4,7 | 10,3 |
| 350 | 362 | 5,9 | 5,8 | 5,4 | 5,4 | 5,4 | 13,8 |
| 400 | 413 | 6,6 | 6,2 | 5,8 | 5,8 | 5,8 | 16,2 |
| 450 | 464 | 7,3 | 6,9 | 5,8 | 5,8 | 5,8 | 21 |
| 500 | 515 | 8,1 | 7,6 | 7,1 | 7 | 7 | 25 |
| 600 | 617 | 9,6 | 8,9 | 8,4 | 8,2 | 8,2 | 36 |
| 700 | 719 | 11,1 | 10,3 | 9,6 | 9,3 | 9,3 | 49 |
| 800 | 821 | 12,5 | 11,6 | 10,9 | 10,5 | 10,5 | 63 |
| 900 | 923 | 14 | 13,2 | 12,1 | 11,8 | 11,8 | 80 |
| 1000 | 1025 | 15,4 | 14,5 | 13,3 | 12,9 | 12,9 | 99 |
| 1100 | 1127 | 16,9 | 15,9 | 14,6 | 14,2 | 14,2 | 119 |
| 1200 | 1229 | 18,3 | 17,3 | 15,8 | 15,3 | 15,3 | 141 |
| 1300 | 1331 | 19,9 | 18,6 | 17 | 16,5 | 16,5 | 165 |
| 1400 | 1433 | 21,4 | 20 | 18,3 | 17,8 | 17,8 | 191 |
| 1500 | 1535 | 22,9 | 21,3 | 19,5 | 19 | 18,5 | 219 |
| 1600 | 1637 | 24,3 | 22,7 | 20,7 | 19,9 | 19,7 | 249 |
| 1700 | 1739 | 25,8 | 24,1 | 22 |
|
|
281 |
| 1800 | 1841 | 27,3 | 25,4 | 23,2 |
|
|
314 |
| 1900 | 1943 | 28,7 | 26,8 | 24,4 |
|
|
350 |
| 2000 | 2045 | 30,1 | 28,2 | 25,6 |
|
|
388 |
| 2100 | 2147 | 31,6 | 29,5 | 26,9 |
|
|
427 |
| 2200 | 2249 | 33,1 | 32,9 | 28,1 |
|
|
468 |
| 2300 | 2351 | 34,5 | 32,3 | 29,3 |
|
|
512 |
| 2400 | 2453 | 36 | 33,7 | 30,6 |
|
|
557 |
| 2500 | 2555 | 37,5 | 35 | 31,8 |
|
|
604 |
| 2600 | 2657 | 38,7 | 36,5 | 33 |
|
|
657 |
| 2700 | 2759 | 41,2 | 38 | 34,5 |
|
|
708 |
| 2800 | 2861 | 41,9 | 39 | 35,5 |
|
|
760 |
| 2900 | 2963 | 44,1 | 40,5 | 37 |
|
|
814 |
| 3000 | 3065 | 44,8 | 41,5 | 38 |
|
|
871 |
| 3100 | 3167 | 45,1 | 41,6 | 38,2 |
|
|
885 |
| 3200 | 3269 | 46,5 | 42,9 | 39,4 |
|
|
940 |
| 3300 | 3371 | 47,9 | 44,3 | 40,6 |
|
|
1000 |
| 3400 | 3473 | 49,3 | 45,6 | 41,8 |
|
|
1065 |
| 3500 | 3575 | 50,8 | 46,9 | 43,0 |
|
|
1125 |
| 3600 | 3677 | 52,2 | 48,2 | 44,2 |
|
|
1190 |
| 3700 | 3779 | 53,7 | 49,6 | 45,4 |
|
|
1260 |
| 3800 | 3881 | 55,1 | 50,9 | 46,6 |
|
|
1325 |
| 3900 | 3983 | 56,5 | 52,2 | 47,8 |
|
|
1400 |
| 4000 | 4085 | 57,9 | 53,5 | 49,0 |
|
|
1470 |
| SN 10000 | ||||||||
| DN | DOS max | WT (толщина) (mm) | Вес kg/m | |||||
| PN6 | ’N10 | PN16 | PN20 | PN25 | PN32 | |||
| 100 | 107 | 3,5 | 3,5 | 3,5 | 3,5 |
|
|
2,0 |
| 150 | 157,6 | 3,8 | 3,8 | 3,8 | 3,8 |
|
|
3,3 |
| 200 | 209,8 | 4,9 | 4,9 | 4,9 | 4,9 |
|
|
5,8 |
| 250 | 262 | 6,0 | 6,0 | 6,0 | 6,0 |
|
|
8,9 |
| 300 | 311 | 6,2 | 6,2 | 6 | 5,8 | 5,7 | 5,7 | 12,7 |
| 350 | 362 | 7,2 | 7,2 | 6,8 | 6,7 | 6,6 | 6,5 | 17,4 |
| 400 | 413 | 7,8 | 7,8 | 7,4 | 7,2 | 7,1 | 7 | 21 |
| 450 | 464 | 8,8 | 8,8 | 8,2 | 8 | 7,9 | 7,8 | 26 |
| 500 | 515 | 9,8 | 9,8 | 9 | 8,8 | 8,6 | 8,5 | 33 |
| 600 | 617 | 11,7 | 11,7 | 10,7 | 10,4 | 10,2 | 10 | 48 |
| 700 | 719 | 13,7 | 13,7 | 12,3 | 11,9 | 11,7 | 11,5 | 65 |
| 800 | 821 | 15,5 | 15,5 | 14 | 13,5 | 13,2 | 13 | 85 |
| 900 | 923 | 17,3 | 17,3 | 15,6 | 15,1 | 14,7 | 14,5 | 107 |
| 1000 | 1025 | 19,2 | 19,2 | 17,2 | 16,6 | 16,2 | 16 | 132 |
| 1100 | 1127 | 21,2 | 21,2 | 18,9 | 18,2 | 17,7 | 17,5 | 160 |
| 1200 | 1229 | 23 | 23 | 20,5 | 19,7 | 19,3 | 19 | 190 |
| 1300 | 1331 | 24,8 | 24,8 | 22,1 | 21,3 | 21,8 | 20,4 | 223 |
| 1400 | 1433 | 26,7 | 26,7 | 23,7 | 22,9 | 22,3 | 21,9 | 258 |
| 1500 | 1535 | 28,4 | 28,4 | 25,4 | 23,9 | 23,8 | 23,1 | 295 |
| 1600 | 1637 | 30,3 | 30,3 | 27 | 25,4 | 24,8 | 24,5 | 336 |
| 1700 | 1739 | 31 | 32,1 | 28,6 |
|
|
|
378 |
| 1800 | 1841 | 34 | 34 | 30,3 |
|
|
|
423 |
| 1900 | 1943 | 35,8 | 35,8 | 31,9 |
|
|
|
472 |
| 2000 | 2045 | 37,6 | 37,6 | 33,5 |
|
|
|
521 |
| 2100 | 2147 | 39,5 | 39,5 | 35,1 |
|
|
|
574 |
| 2200 | 2249 | 42,7 | 42,7 | 38 |
|
|
|
630 |
| 2300 | 2351 | 44,6 | 44,6 | 39,7 |
|
|
|
688 |
| 2400 | 2453 | 46,5 | 46,5 | 41,4 |
|
|
|
748 |
| 2500 | 2555 | 47,2 | 47,7 | 41,7 |
|
|
|
822 |
| 2600 | 2657 | 47,9 | 49,5 | 43,3 |
|
|
|
888 |
| 2700 | 2759 | 50,8 | 51,3 | 44,9 |
|
|
|
955 |
| 2800 | 2861 | 51,3 | 53,1 | 46,5 |
|
|
|
1025 |
| 2900 | 2963 | 54,5 | 55 | 48,2 |
|
|
|
1102 |
| 3000 | 3065 | 55,1 | 55,8 | 49,7 |
|
|
|
1176 |
| 3100 | 3167 | 56,4 | 56,0 | 49,8 |
|
|
|
1200 |
| 3200 | 3269 | 58,2 | 57,7 | 51,4 |
|
|
|
1275 |
| 3300 | 3371 | 60,0 | 59,5 | 53,0 |
|
|
|
1355 |
| 3400 | 3473 | 61,8 | 61,3 | 54,5 |
|
|
|
1440 |
| 3500 | 3575 | 63,6 | 63,1 | 56,1 |
|
|
|
1525 |
| 3600 | 3677 | 65,4 | 64,9 | 57,7 |
|
|
|
1615 |
| 3700 | 3779 | 67,2 | 66,7 | 59,3 |
|
|
|
1705 |
| 3800 | 3881 | 69,0 | 68,4 | 60,9 |
|
|
|
1800 |
| 3900 | 3983 | 70,7 | 70,2 | 62,4 |
|
|
|
1895 |
| 4000 | 4085 | 72,5 | 72,0 | 64,0 |
|
|
|
1995 |
Классы давления
Трубы GRP GRANDPIPE стандартизированы в классах давления, как показано ниже.
При необходимости могут быть предоставлены другие классы давления. Для нестандартных продуктов обращайтесь в наш отдел продаж GRANDPIPE.
| Клас давления (бар) | 32 | 25 | 20 | 16 | 15 | 12 | 10 | 9 | 6 |
| Максимальный диаметр (мм) | 1600 | 1600 | 1600 | 4000 | 4000 | 4000 | 4000 | 4000 | 4000 |
Включение трубопроводов GRP к классам давления было выполнено в соответствии с утвержденными спецификациями и представлено в Руководстве по проектированию трубопроводов армированных стекловолокном, AWWA M45. Оценка труб по классу давления производилась при полном рабочем давлении при максимальной рекомендуемой глубине заложения.
Наблюдаемые и зарегистрированные в работе показатели качества гарантируют, что все разработанные нами трубопроводы обеспечат долгий срок службы.

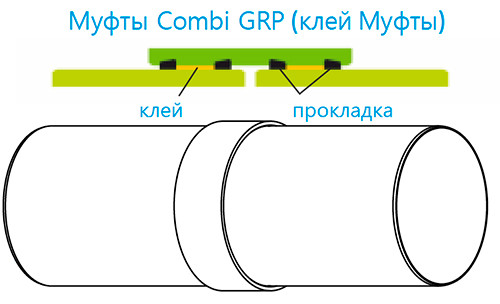

Муфты Combi GRP
Раструбно-шиповое соединение с двойным кольцевым уплотнением и стопорным элементом GRP / PAFSIN используются при монтаже труб, для компенсации действия на трубопровод осевых нагрузок. В раструбно-шиповом соединении применяется стопорный элемент, который устанавливается через отверстие в раструбе в кольцевые пазы на шиповой и раструбной законцовках и препятствует осевому перемещению элементов трубопровода относительно друг друга. Стопорный элемент может быть круглого или прямоугольного сечения и выполняться из эпоксидных смол.

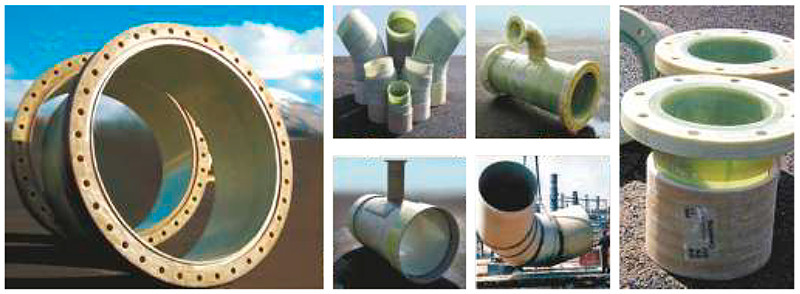

Фланцы GRP
В особых условиях трубы могут быть соединены фланцами GRP. Для соединения двух фланцев из стеклопластика с диаметром более 300 мм достаточно одного канала (паза) для уплотнительной прокладки на одном из фланцев. Стандартный размер болтов соответствует ISO 7005 для изготовленных фланцев. Фланцы с другими размерами болтов при необходимости могут быть изготовлены, согласно требованиям CEN, AWWA, ANSI, ASME, DIN, JIS и т. д.
Ламинированные (клеевые) соединения стеклянными нитями (стекловолокном). Оно чаще используется в случаях, когда стыки труб должны передавать осевые усилия от внутреннего давления или при выполнении ремонтных работ.
Длина и толщина ламинирования зависят от диаметра и давления. Этот тип соединения требует особого отношения к чистоте соединяемых частей, особых условий, квалифицированного и обученного персонала.

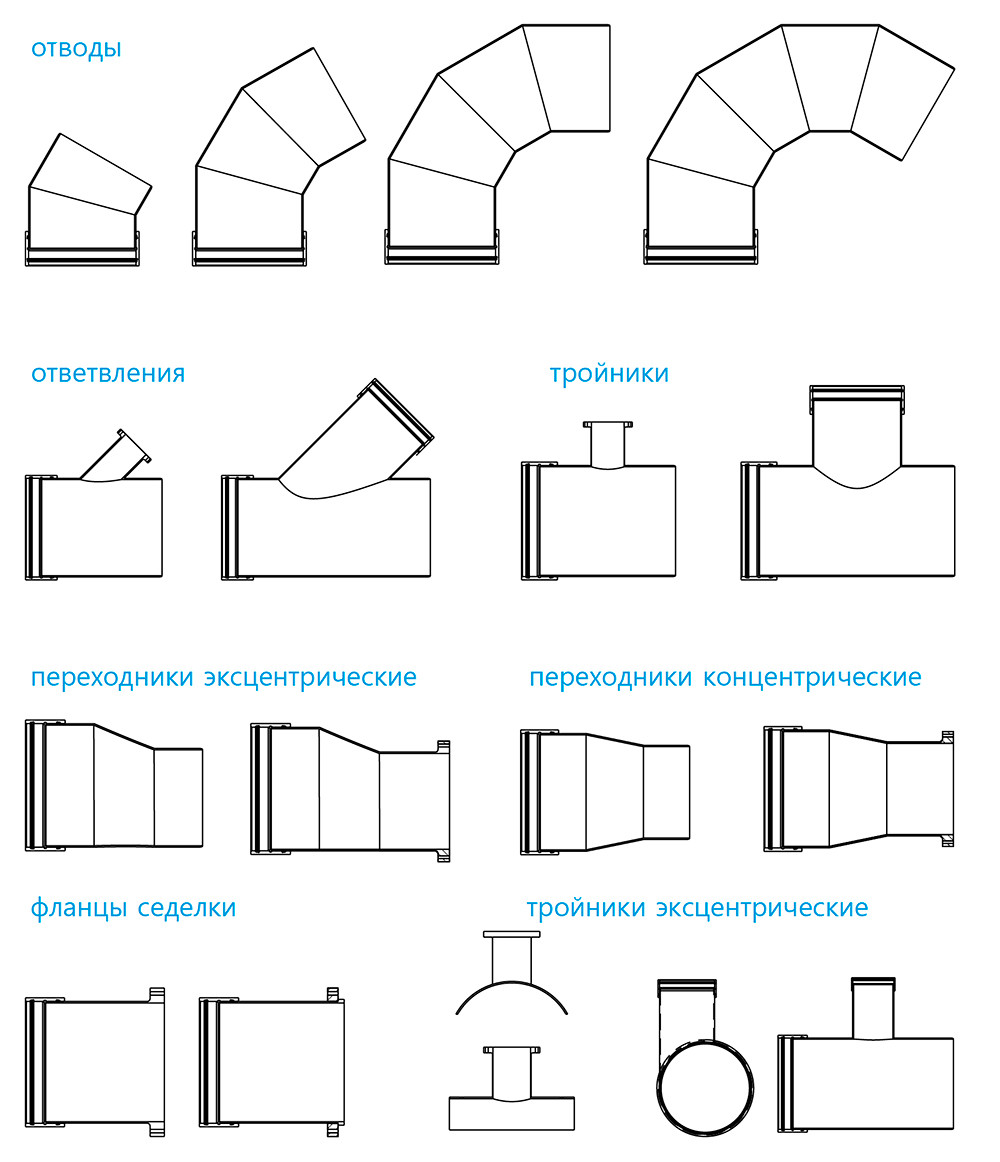

Фитинги (фасонные изделия из теклопластика)
GRANDPIPE использует стандартные методы изготовления фитингов GRP с аналогичной технологией для трубопроводов GRP. Фитинги GRP GRANDPIPE могут быть изготовлены в широком ассортименте с стандартными и нестандартными размерами.
Фитинги до DN 900 мм могут быть изготовлены механически, путем обертывания на пресс-форме.
Фитинги (фасонные изделия из стеклопластика)
GRANDPIPE использует стандартные методы изготовления фитингов GRP с аналогичной технологией для трубопроводов GRP. Фитинги GRP GRANDPIPE могут быть изготовлены в широком ассортименте с стандартными и нестандартными размерами.
Фитинги до DN 900 мм могут быть изготовлены механически, путем обертывания на пресс-форме.
