Канализационные колодцы D315 - D400
Дренажные колодцы и канализационные колодцы D200, 315, 400 предназначены для использования в канализационных, дождевых и дренажных системах. Колодцы не рассчитаны на вход во внутрь. Технический прогресс, связанный с эксплуатацией канализационных сетей, в особенности приспособлений для очистки трубопроводов с помощью гидравлических устройств, а также контроль с помощью промышленного телевидения, позволяет проводить их эксплуатацию и контроль с поверхности.
DN / OD — измерения, соответствующие наружному диаметру (так называемый наружный размер) ID — измерение связано с внутренним диаметром (так называемый Внутренний размер)
|
|
PRO 200 | PRO 315 | PRO 400 |
| Материал | ПОЛИПРОПИЛЕН PP-B | ||
| Диаметр подключений | От 110 до 200 | От 160 до 200 | От 110 - 400 500 630 -Pragma, 500, 600, 800 -Pragma + ID |
| Номинальный диаметр стояков | DN / OD 200 мм PVC-U SN 4 | ID 315 PP-B SN 2, SN 4 | DN / OD 400 мм PVC-U, PP-B SN 4 SN 8 |
| Внутренние диаметры стояков | 190 мм | 315 мм | 350 мм SN 8 DW 375 мм SN 4 SW |
| Виды кинет (дно колодца) | проходная | проходная, зборная, слепая (глухая) | проходная, зборная, слепая (глухая) |
Преимущества колодцев DN 315, DN 400
Колодцы состоят из таких частей:
- Дно колодца (кинета), произведённое из ПП (разных диаметров и боковых выходов)
- Вертикальная труба из ПВХ, ПП.
- Телескоп с чугунной крышкой или входом на конце, в зависимости от использования.
- Крышки (дна) из ПВХ или ПП для закрытия дренажных колодцев.
Основа (кинета) выполнена из литого полипропилена-B с высокой ударопрочностью, стойкостью к высокой и низкой температуре, длительным сроком службы и высокой химической стойкостью к агрессивным сточным водам. Кинета имеет специальную форму дна с уклоном 2%, что, в сочетании с гладкой поверхность обеспечивает отличные гидравлические характеристики. Телескопы изготовлены из чугуна и могут быть как полностью закрыты, так и с решеткой. В зависимости от расположения колодца может быть выбран люк с мощностью от 5 до 40 тонн
Телескоп
Имеет очень большое преимущество перед всеми другими решениями, исключая какие-нибудь нагрузки на основание колодца. Имея возможность свободного движения телескоп компенсирует всевозможные микродвижения дорожного полотна, а также уплотненного вокруг колодца грунта, связанных прежде всего с сезонными изменениями температур и динамическими нагрузками, связанными с движением транспорта. Решение с применением телескопа в колодце дает возможность производить монтаж колодцев на разных стадиях строительства инженерных сетей и коммуникаций и в конечном итоге без дополнительных материальных и трудовых затрат завершать работы (зеленая зона, дорожное или тротуарное полотно и т.д.) на необходимой отметке.
Телескоп вместе с чугунным люком (рамой) составляют один цельный элемент со специальной посадкой полимерного телескопа во внутрь чугунного люка (рамы), что изолирует от попадания горячей асфальтной массы при дорожном строительстве.
Элементы колодцев DN 315 400

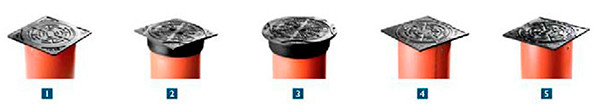

Телескоп (глухой)
| Вид телескопа | |
| 1 | Телескоп Т 05 D - 1,5 t |
| 2 | Телескоп Т 30 D - 12,5 t |
| 3 | Телескоп Т 40 - 40 t |
| 4 | Телескоп Т 125 - 12,5 t |
| 5 | Телескоп Т 400 - 40 t |

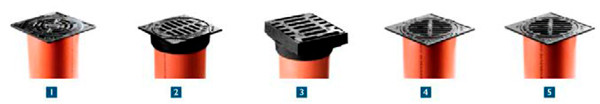

Телескоп (c решеткой)
| Вид телескопа | |
| 1 | Телескоп Т 05 DK - 1,5 t |
| 2 | Телескоп Т 30 K - 12,5 t |
| 3 | Телескоп Т 50 - 25 t |
| 4 | Телескоп B 125 K - 12,5 t |
| 5 | Телескоп D 400 K - 40 t |
| 6 | Люк DW T15 |
Кинеты колодца DN 200
 |
Вид кинеты |
| кинета проходная 110 / 200 | |
| кинета проходная 160 / 200 | |
| кинета проходная 200 / 200 |
Кинеты колодца DN 315
 |
Вид кинеты |
| Кинета проходная 315/160 | |
| Кинета проходная 315/200 | |
| Кинета сборная 315/160 | |
| Кинета сборная 315 / 160 левый вход 160 45° | |
| Кинета сборная 315 / 160 правый вход 160 45° | |
| Кинета сборная 315/200 | |
| Кинета сборная 315 / 200 левый вход 200 45° | |
| Кинета сборная 315 / 200 правый вход 200 45° |
Кинеты колодца DN 400
 |
Pragma стержневая | ||
| Кинета проходная 160/400 | для Pragma® труб | ||
| для гладких труб | |||
| Кинета проходная 200/400 | для Pragma® труб | ||
| для гладких труб | |||
| Кинета проходная 250/400 | для Pragma® труб | ||
| для гладких труб | |||
| Кинета проходная 315/400 | для Pragma® труб | ||
| для гладких труб | |||
| Кинета проходная 400/400 | для Pragma® труб | ||
| для гладких труб | |||
| Кинета проходная 500/400 | для Pragma® труб | ||
| Кинета проходная 630/400 | для Pragma® труб | ||
 |
ПВХ стержневая | ||
| Кинета проходная 160/400 | для гладких труб | ||
| Кинета проходная 200/400 | |||
| Кинета проходная 250/400 | |||
| Кинета проходная 315/400 | |||
| Кинета проходная 400/400 | |||
 |
Pragma стержневая | |||
| Кинета сборная 160/400 | для Pragma® труб | |||
| для гладких труб | ||||
| Кинета сборная 200/400 | для Pragma® труб | |||
| для гладких труб | ||||
| Кинета сборная 250/400 | для Pragma® труб | |||
| для гладких труб | ||||
| Кинета сборная 315/400 | для Pragma® труб | |||
| для гладких труб | ||||
| Кинета сборная 400/400* | для Pragma® труб | |||
| для гладких труб | ||||
| * Кинеты сборные 400/400 доступны с входом 90° | ||||
 |
ПВХ стержневая | ||
| Кинета сборная 110/400 | для гладких труб | ||
| Кинета сборная 160/400 | |||
| Кинета сборная 200/400 | |||
| Кинета сборная 250/400 | |||
| Кинета сборная 315/400 | |||
| Кинета сборная 400/400* | |||
| * Кинеты сборные 400/400 доступны с входом 90° | |||
Кинеты сборные с дополнительным входом
 |
Pragma стержневая |
|
| Кинета сборная 160/400 | вход слева | |
| вход справа | ||
| Кинета сборная 200/400 | вход слева | |
| вход справа |
