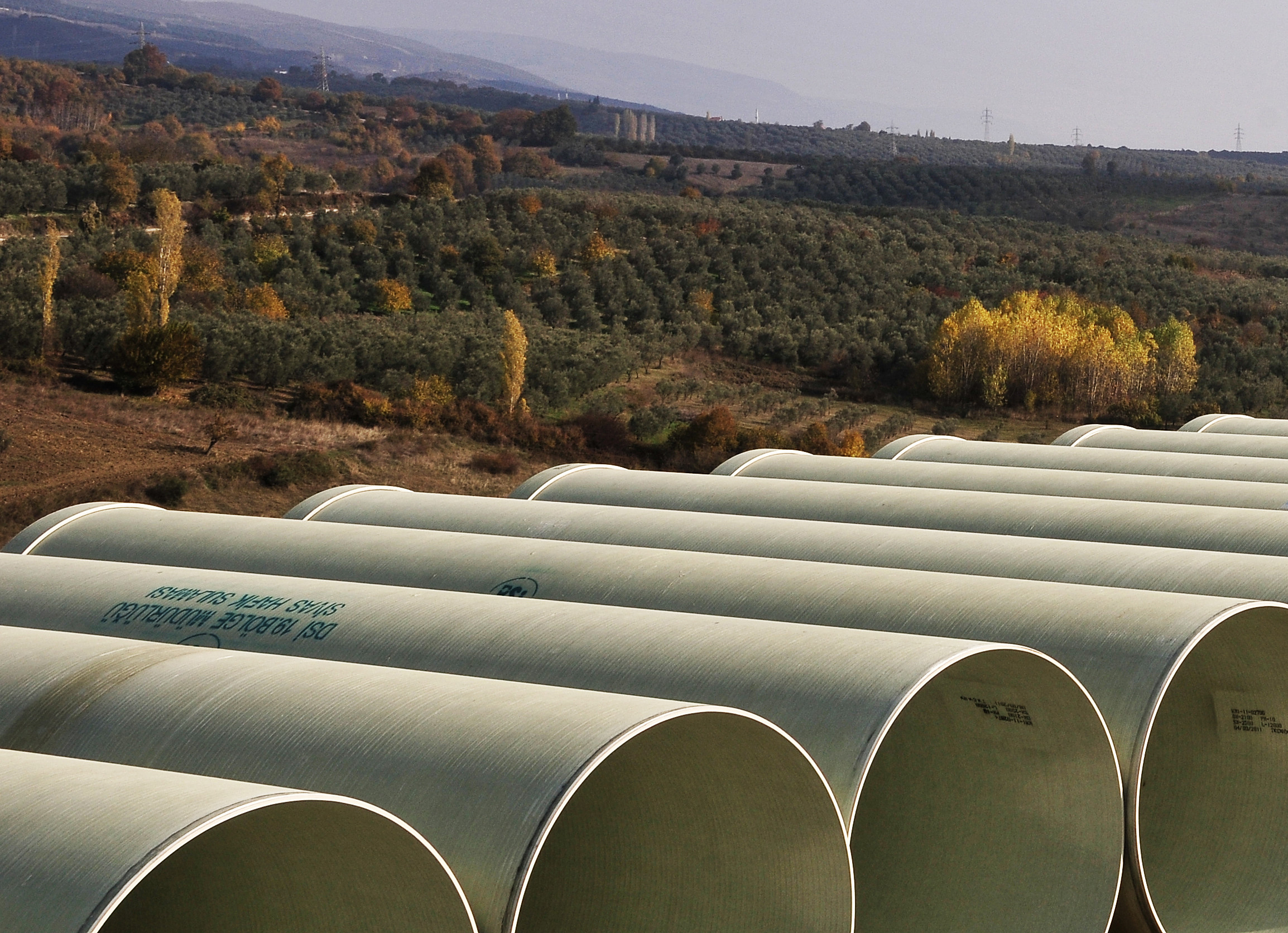

Склопластикові труби Grandpipe

Продукція Grandpipe відповідає всім вимогам місцевих та міжнародних стандартів, таких як CEN, ISO, TSE, AWWA, ASTM, BSI.

Асортимент продукції Grandpipe наступний:

  • Діаметр: DN 100 – 4000 мм
  • Тиск: PN 1 - 40 бар
  • Жорсткість: SN1250 - 10000 Па

Асортимент продукції представлений стандартним виробництвом. Відповідно до вимог замовника та вимог до проекту для нестандартних рішень, компанією Grandpipe можуть бути виготовлені спеціальні вироби (продукти). Для вищезгаданих класів тиску та жорсткості всі продукти гарантуються Grandpipe.

Застосування труб GRP

Підвищення обізнаності про зниження витрат та чудову корозійну стійкість - це широке використання труб зі склопластику. Труби GRP використовуються в багатьох додатках, таких як:

  • Системи відведення стічних вод
  • Системи відведення дощових вод
  • Водоводи для гідроелектростанцій
  • Гідротехнічні проекти
  • Водозабори для морської води
  • Охолоджувальні системи
  • Рециркуляція води та системи вентиляції
  • Системи поливу (іригації) та дренажу
  • Системи пожежогасіння
  • Промислові застосування
  • Цистерни та резервуари для води
  • Насосні системи перекачування
  • Хімічна та нафтохімічна промисловість
  • Реабілітація існуючих трубопроводів
  • Трубопровідні системи безтраншейної прокладки

Труби GRP Grandpipe мають тривалий термін служби та низькі експлуатаційні витрати.

Властивості та переваги продукту

Властивості
Переваги
Корозійна стійкість
  • Тривалий та ефективний термін
  • Не вимагають внутрішнього та зовнішнього облицювання, катодного захисту, покриттів або інших форм захисту від корозії.
  • Низькі експлуатаційні витрати
  • Гідравлічні довгострокові характеристики
Термін експлуатації 50 років
  • Скорочення експлуатаційних витрат за збереження функцій
Низька вага
(при тій же продуктивності: легше на 75% ніж ковкий чавун; на 90% ніж бетон.)
  • Низькі транспортні витрати
  • Не вимагають дорогого обладнання для монтажу
Стандартна довжина труби становить 12 метрів.
Труби довжиною до 18 м можуть бути доставлені за бажанням замовника
  • Скорочення часу встановлення через меншу кількість з'єднань
  • Нижча вартість доставки, залежно від кількості труб, що перевозяться кожним автомобілем
Гладка внутрішня поверхня
  • Зниження енергетичних витрат при перекачуванні та нижчі експлуатаційні витрати через низькі втрати на тертя.
  • Зниження витрат на чищення трубопроводів через зменшення відкладень.
Муфти з герметичними еластомірними ущільненнями для підземного монтажу
Клейові муфти для надземного монтажу.
  • Безпечні та ефективні з'єднання для запобігання проникненню та просочуванню.
  • Скорочення часу встановлення через простоту монтажу.
  • Можливі невеликі відхилення без використання фітингів за різних ущільненнях ґрунту.
  • Ударостійкі з'єднання
Просунута технологія трубопроводу.
Виробництво трубопроводів відповідно до місцевих та міжнародних стандартів, таких як TSE, ASTM, AWWA, BSI, DIN, CEN і т.д.
  • Нижча швидкість хвилі напору, ніж у трубопроводах з інших матеріалів, що може знизити витрати на обладнання для запобігання гідравлічному удару.
  • Стабільна популярність у всьому світі завдяки високопродуктивному та надійному виробництву
Заблокована система з'єднання
  • Не потрібні потужні опори (кріплення) для анкування.
  • Низька вартість монтажу



Інформація про продукт

Труби GRP GRANDPIPE можуть бути виготовлені з діаметром від 100 до 4000 мм.

Стандартні діаметри наведені нижче (мм)

Система Mandral Система безперервного розвитку
100 150 200 250 300 300 350 400 450 500





700 800 900 1000 1100 1200





1400 1600 1800 2000 2200 2400





2600 2800 3000 3200 3400 3600





3800 4000




Відповідно до запитів клієнтів, можуть бути виготовлені інші проміжні діаметри від 100 до 4000 мм. Для отримання додаткової інформації, зв'яжіться з нашим відділом продажів.

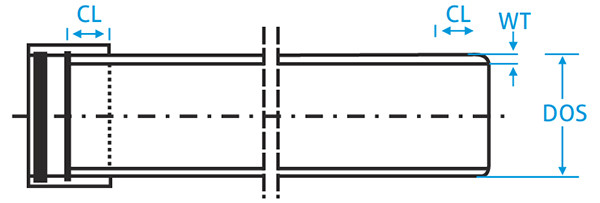

Розміри трубопроводів

SN 2500
DN DOS max WT (товщина) (mm) Вага kg/m
PN6 PN10 PN16 PN20
300 311 4,1 3,9 3,8 3,8 8
350 362 4,7 4,6 4,4 4,4 10,6
400 413 5,1 4,9 4,8 4,7 12,5
450 464 5,8 5,4 5,3 5,2 15,7
500 515 6,4 5,9 5,8 5,7 19,2
600 617 7,8 7 6,7 6,7 27
700 719 8,9 8 7,7 7,6 37
800 821 10,1 9,1 8,6 8,6 48
900 923 11,3 10,1 9,6 9,5 60
1000 1025 12,5 11,1 10,5 10,5 74
1100 1127 13,7 12,2 11,5 11,4 89
1200 1229 14,8 13,2 12,5 12,3 106
1300 1331 16 14,2 13,4 13,3 124
1400 1433 17,1 15,2 14,4 14,2 144
1500 1535 18,2 16,2 15,3 15,1 164
1600 1637 19,4 17,3 16,3 15,9 187
1700 1739 20,8 18,3 17,2
210
1800 1841 21,9 19,3 18,2
235
1900 1943 23 20,3 19,1
261
2000 2045 24,2 21,4 20,1
290
2100 2147 25,4 22,4 21
319
2200 2249 26,5 23,4 22
349
2300 2351 27,7 24,4 22,9
382
2400 2453 28,9 25,4 23,9
415
2500 2555 30 26,5 24,9
450
2600 2657 31,2 27,5 25,9
486
2700 2759 32,5 28,5 26,8
523
2800 2861 33,7 29,5 27,6
553
2900 2963 35 30,5 28,6
604
3000 3065 35,9 31,5 29,7
654
3100 3167 36 31,7 29,9
665
3200 3269 37,1 32,6 30,8
710
3300 3371 38,3 33,6 31,8
790
3400 3473 39,4 34,6 32,7
800
3500 3575 40,5 35,5 33,6
845
3600 3677 41,6 36,6 34,6
895
3700 3779 42,8 37,5 35,5
945
3800 3881 43,9 38,5 36,5
995
3900 3983 45,1 39,5 37,4
1045
4000 4085 46,2 40,5 38,3
1100



SN 5000
DN DOS max WT (товщина) (mm) Вага kg/m
PN6 PN10 PN16 PN20 PN25
300 311 5,1 5,1 4,8 4,7 4,7 10,3
350 362 5,9 5,8 5,4 5,4 5,4 13,8
400 413 6,6 6,2 5,8 5,8 5,8 16,2
450 464 7,3 6,9 5,8 5,8 5,8 21
500 515 8,1 7,6 7,1 7 7 25
600 617 9,6 8,9 8,4 8,2 8,2 36
700 719 11,1 10,3 9,6 9,3 9,3 49
800 821 12,5 11,6 10,9 10,5 10,5 63
900 923 14 13,2 12,1 11,8 11,8 80
1000 1025 15,4 14,5 13,3 12,9 12,9 99
1100 1127 16,9 15,9 14,6 14,2 14,2 119
1200 1229 18,3 17,3 15,8 15,3 15,3 141
1300 1331 19,9 18,6 17 16,5 16,5 165
1400 1433 21,4 20 18,3 17,8 17,8 191
1500 1535 22,9 21,3 19,5 19 18,5 219
1600 1637 24,3 22,7 20,7 19,9 19,7 249
1700 1739 25,8 24,1 22

281
1800 1841 27,3 25,4 23,2

314
1900 1943 28,7 26,8 24,4

350
2000 2045 30,1 28,2 25,6

388
2100 2147 31,6 29,5 26,9

427
2200 2249 33,1 32,9 28,1

468
2300 2351 34,5 32,3 29,3

512
2400 2453 36 33,7 30,6

557
2500 2555 37,5 35 31,8

604
2600 2657 38,7 36,5 33

657
2700 2759 41,2 38 34,5

708
2800 2861 41,9 39 35,5

760
2900 2963 44,1 40,5 37

814
3000 3065 44,8 41,5 38

871
3100 3167 45,1 41,6 38,2

885
3200 3269 46,5 42,9 39,4

940
3300 3371 47,9 44,3 40,6

1000
3400 3473 49,3 45,6 41,8

1065
3500 3575 50,8 46,9 43,0

1125
3600 3677 52,2 48,2 44,2

1190
3700 3779 53,7 49,6 45,4

1260
3800 3881 55,1 50,9 46,6

1325
3900 3983 56,5 52,2 47,8

1400
4000 4085 57,9 53,5 49,0

1470



Контакти

м. Київ, 03680
вул. Святошинська, 23
тел/факс: (068) 116 62 21, (050) 462 88 77

м. Червоноград 80100 (Львівська обл.)
вул. Грушевського, 4, офіс 1
тел/факс: (050) 370 38 58, (063) 975 04 85

Отримати консультацію
Перевірте, будь ласка це поле
Перевірте, будь ласка це поле
Перевірте, будь ласка це поле

© 2013-2026 | KONO.

SN 10000
DN DOS max WT (товщина) (mm) Вага kg/m
PN6 ’N10 PN16 PN20 PN25 PN32
100 107 3,5 3,5 3,5 3,5

2,0
150 157,6 3,8 3,8 3,8 3,8

3,3
200 209,8 4,9 4,9 4,9 4,9

5,8
250 262 6,0 6,0 6,0 6,0

8,9
300 311 6,2 6,2 6 5,8 5,7 5,7 12,7
350 362 7,2 7,2 6,8 6,7 6,6 6,5 17,4
400 413 7,8 7,8 7,4 7,2 7,1 7 21
450 464 8,8 8,8 8,2 8 7,9 7,8 26
500 515 9,8 9,8 9 8,8 8,6 8,5 33
600 617 11,7 11,7 10,7 10,4 10,2 10 48
700 719 13,7 13,7 12,3 11,9 11,7 11,5 65
800 821 15,5 15,5 14 13,5 13,2 13 85
900 923 17,3 17,3 15,6 15,1 14,7 14,5 107
1000 1025 19,2 19,2 17,2 16,6 16,2 16 132
1100 1127 21,2 21,2 18,9 18,2 17,7 17,5 160
1200 1229 23 23 20,5 19,7 19,3 19 190
1300 1331 24,8 24,8 22,1 21,3 21,8 20,4 223
1400 1433 26,7 26,7 23,7 22,9 22,3 21,9 258
1500 1535 28,4 28,4 25,4 23,9 23,8 23,1 295
1600 1637 30,3 30,3 27 25,4 24,8 24,5 336
1700 1739 31 32,1 28,6


378
1800 1841 34 34 30,3


423
1900 1943 35,8 35,8 31,9


472
2000 2045 37,6 37,6 33,5


521
2100 2147 39,5 39,5 35,1


574
2200 2249 42,7 42,7 38


630
2300 2351 44,6 44,6 39,7


688
2400 2453 46,5 46,5 41,4


748
2500 2555 47,2 47,7 41,7


822
2600 2657 47,9 49,5 43,3


888
2700 2759 50,8 51,3 44,9


955
2800 2861 51,3 53,1 46,5


1025
2900 2963 54,5 55 48,2


1102
3000 3065 55,1 55,8 49,7


1176
3100 3167 56,4 56,0 49,8


1200
3200 3269 58,2 57,7 51,4


1275
3300 3371 60,0 59,5 53,0


1355
3400 3473 61,8 61,3 54,5


1440
3500 3575 63,6 63,1 56,1


1525
3600 3677 65,4 64,9 57,7


1615
3700 3779 67,2 66,7 59,3


1705
3800 3881 69,0 68,4 60,9


1800
3900 3983 70,7 70,2 62,4


1895
4000 4085 72,5 72,0 64,0


1995
