Каналізаційні колодязі PRO ID800 та ID1000

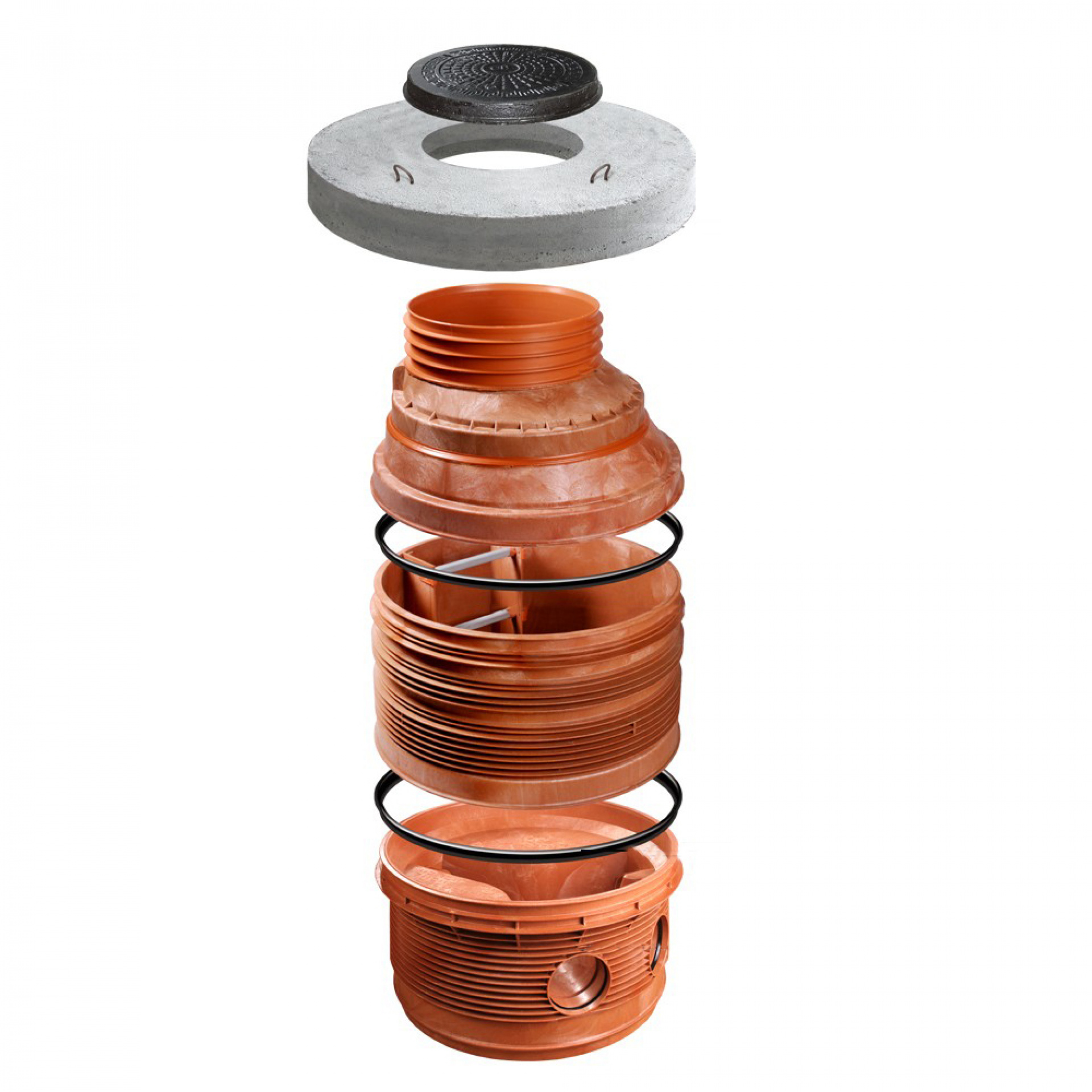

Конструкція каналізаційних колодязів PRO 800 та PRO 1000

Компанія Pipelife спроєктувала кожен з елементів колодязів - від основ і до верхньої частини - з особливою старанністю.

Стандартна конструкція каналізаційних колодязів PRO складається з:

• основи (кінети прохідної або збірної);
• камери або корпуси колодязя (модульні кільцеві сегменти діаметром DN/ID 630 мм, 800 мм або 1000 мм);
• редукційного переходу (1000/630 або 800/630 з отвором для входу внутрішнім діаметром 630 мм);
• верхньої частини колодязя (залізобетонний конус 1210/710 з люком для входу DN 600 класу A15-D400 або стабілізаційне залізобетонне кільце 1650/1150 з верхньою залізобетонною плитою 1550/600 та люком DN 600 класу A0)

Стандартна робоча камера колодязя PRO 1000 і PRO 800 заводським способом обладнана сходами, що складаються, з вбудованою рамою і сходинками з РР-В.

Залізобетонна плита з чавунним верхом має бути відокремлена від верхівки колодязя конструкційним просвітом шириною не менше 5 см.

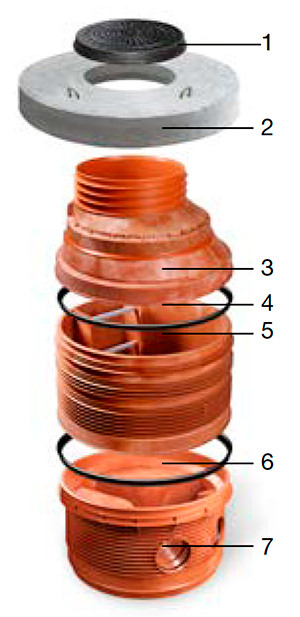

1) Чавунний люк DN 600 класу A15-D400 за PN-EN 124
2) Залізобетонне кільце 1210/710
3) Перехід редукційний 1000/630 або 800/630 із РР-В внутрішнім діаметром 630 мм
4) Гумова прокладка
5) Сходи зі ступенями із РР-В
6) Кільця колодязя з РР-В (DN/ID 1000 або DN/ID 800
7) Основа колодязя з кінетою та дном з РР-В

Солідна основа

Ущільнювальна манжета зовні ребристих стінок основи колодязя служить для з'єднання з кільцевими модульними сегментами.

Основа обладнана патрубками притоку/відтоку з босими закінченнями або патрубками, що розтрубами закінчуються для підключення до каналізаційних мереж діаметром DN від 160 до 400 мм.

Ми проводимо гнучку політику

Залежно від ваших потреб ми пропонуємо кілька варіантів рішень для колодязів PRO 800 і PRO 1000. Ми проводимо гнучку політику, якщо це стосується можливих комбінацій приток (у межах DN 160–400 мм), висоти колодязя та можливості його припасування (розтрубна конструкція сегментів дає можливість з'єднувати між собою кілька окремих частин, які також можуть бути заводським способом з'єднані до необхідної висоти), або виду верхньої частини колодязя, залежно від вимог до встановлення колодязя.

У сегментах можуть бути вбудовані додаткові отвори для притоку/відтоку за допомогою прокладок in situ діаметром 110, 160 та 200 мм.

Ви також можете вибрати колодязь PRO 800 або 1000 без редукційного переходу 1000/630 (800/630), призначеного для встановлення зі стабілізаційним залізобетонним кільцем 1650/1150, верхньою залізобетонною плитою 1550/600 з отвором, пристосованим для того, щоб можна було вільно вставити камеру. У цьому випадку у верхній частині має бути чавунний люк DN 600 мм класу А15-D400 за PN-EN 124.

Висота колодязів

Норма PN-EN 476 допускає наявність колодязів з люками для входу з номінальним внутрішнім діаметром DN/ID 800 мм та глибиною закладання максимум до 3 м, та DN/ID 1000 мм з максимальною глибиною закладання до 6 м, пристосованих для спуску в них за потреби людини, оснащеної страховкою з метою виконання дій з експлуатації колодязя. Робоча висота каналізаційного колодязя не повинна бути меншою за 2 м, допускається висота 1,8 м, якщо це пов'язано з глибиною каналу та особливостями рельєфу території, на якій знаходиться колодязь.

Hk - висота кінети, що використовується, в залежності від діаметра.
Hr - використовувана висота кільця корпусу, стандарт: 0,5; 1,0; 1,5 м або їхня сума.
Hn - висота редукційного переходу в залежності від типу.
Hd - висота залежно від типу кінети.
Hp - висота залізобетонного стабілізаційного кільця залежно від типу.
Hw - висота люка залежно від типу.
Hs - висота колодязя, що використовується.

Переваги колодязів

• Колодязі виготовляються з поліпропілену РР так званого другого покоління, пластмаси з прекрасною механічною, хімічною і термічною стійкістю.
• Діаметр верхнього отвору в колодязях PRO 1000 та PRO 800 становить 630 мм, внутрішній діаметр корпусу – 1000 мм та 800 мм, відповідно.
• Колодязі PRO 1000 і PRO 800 заводським способом обладнані вмонтованими сходами зі сходами РР-В.
• Є можливість регулювання висоти колодязя: PRO 630 шляхом обрізання 630 міліметрової труби через кожні 5 см, а також телескопа (0,25 мм), PRO 830 і 1000 шляхом обрізання кілець корпусу на 10 або 20 см, а також верхньої частини редукційного переходу 10 630 та 800/630 на 10 см.
• Різні прохідні кінети (з прямим проходом або під кутом) або збірні (до трьох приток) з розтрубними або босими патрубками DN 160-400 мм для труб PVC-U та Pragma.
• У всіх елементів колодязів PRO зовнішня сторона ребриста, що забезпечує відповідну жорсткість та гарну взаємодію з ґрунтом, а також стійкість до дії ґрунтових вод.
• Колодязі можуть встановлюватися на глибину до 6 м від поверхні.
• Щільність з'єднань становить до 5,0 бар, що відповідає вимогам норм EN 1277 та EN 476.
• Криниці можуть бути оснащені відводом, що дозволяє регулювати кут на розтрубному з'єднанні до 7,5 °.
• Можуть використовуватись у класі навантажень від А15 до D400 кН відповідно до PN-EN 124.
• Різні верхні частини колодязів, як, наприклад: телескопи для колодязів PRO 630, люки чавунні діаметром 600 мм класу А15-D400 по PN-EN 124, залізобетонні люки класу В125, а також D400 600 мм, залізобетонний конус 1210/71 стабілізаційні залізобетонні плити.
• Стійкість колодязів із РР до стоків відповідає вимогам норми ISO/TR 10358.
• Можливість створення додаткових отворів приточування в основній трубі або корпусі з використанням манжет in situ діаметром 110-200 мм.
• Технічний дозвіл COBRI INSTAL AT/2005-02-1538-01, IBDiM AT/2004-04-1717, допуск до застосування на території автошляхів.
