Поліпропіленові гофровані труби Pragma Pipelife

Система Pragma® це:

Матеріал – полімерний поліпропілен PP-b.
Труби з розтрубами, подвійними стінками, кільцевою жорсткістю SN8, SN10, SN12, SN16 та діаметром dn = 160/1000 мм;
Фасонні частини для монтажу та з'єднання всіх діаметрів.
Поліпропіленові труби Pragma® виготовляються стандартною довжиною 3 м та 6 м.

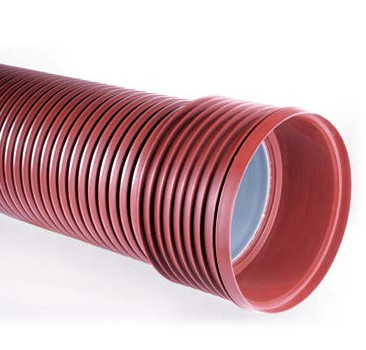

Конструкція - труба з подвійними стінками, із зовнішньою стінкою профільованою, а внутрішньою гладкою.
Колір - ззовні помаранчевий, усередині - світло-сірий, з метою кращого відбивання променя камери під час перевірки відеотехнікою.
Кільце ущільнювача - вбудоване за першою канавкою, розтруб всередині гладкий.
Розтруб - стандартний, подовжений.
Поліпропіленові труби PRAGMA та фасонні частини стійкі до хімічно активних середовищ та до прокладки в агресивних ґрунтах.
Труба PRAGMA є надзвичайно стійкою до ударної деформації, що особливо важливо при температурах нижче 0°С (до -20°С). Ці характеристики роблять її особливо конкурентною порівняно з гладкою трубою з ПВХ, при транспортуванні та при монтажі в зимових умовах.

Труба поліпропіленова PRAGMA і фасонні частини витримують як високу (короткочасно до +95 - 100°C), так і низьку (до -60°C) температури.

Номінальний діаметр		Зовнішній діаметр труби	Внутрішній діаметр труби	Довжина труби (без муфти)	Довжина муфти	Внутрішній діаметр муфти	Кільцева жорсткість Pragma®
[mm]		[mm]	[m]	[mm]	[mm]		Кільцева жорсткість Pragma®
DN/OD	160	160	139,0	6	94	160,5	SN ≧ 10 kN/m² SN ≧ 12 kN/m² SN ≧ 16 kN/m²
DN/OD	200	200	176,0	6	113	201,9
DN/OD	250	250	221,3	6	129	252,4
DN/OD	315	315	277,4	6	148	318,0
DN/OD	400	400	350,0	6	158	403,7
DN/ID	500	573	498,0	6	246	574,8
DN/ID	600	688	597,0	6	289	690,3
DN/ID	800	925,2	799,0	6	339	928,2
DN/ID	1000	1140,4	1000,0	6	403	1144,6

Номінальний розмір	Зовнішній діаметр	Внутрішній діаметр	Вага 1 м/п, кг	Довжина муфти	кільцева жорсткість Рragma®
DN/OD 160	160	139	1,20	97	SN > 8 kN/m²
DN/OD 200	200	176	1,88	113
DN/ID 200*	227	200	2,23	105
DN/OD 250	250	221	3,24	129
DN/ID 250*	285	250	3,60	110
DN/OD 315	315	277	4,67	148
DN/ID 300	343	300	4,70	116
DN/OD 400	400	349	6,99	158
DN/ID 400	458	400	7,90	139
DN/OD 500*	500	437	10,80	188
DN/ID 500	573	500	12,50	170
DN/OD 630*	630	549	16,50	232
DN/ID 600	688	600	18,30	197
DN/ID 800	925	800	34.50	247
DN/ID 1000	1140	1000	50.00	403

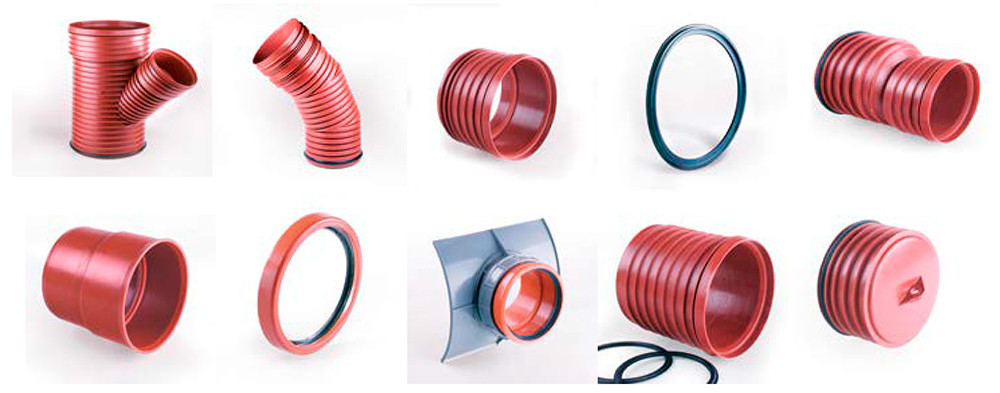

Система фітингів Pragma OD
Вид фітинга	градус	Діаметр входу DN [mm]							Діаметр DN [mm]
Вид фітинга	градус	160	200	250	315	400	500	600
коліно	15	•	•	•	•	•	•	•
	30	•	•	•	•	•	•	•
	45	•	•	•	•	•	•	•
	88,5		•	•	•	•	•	•
трійник	45	•	•	•	•	•	•		160
			•	•	•	•	•	•	200
					•	•			250
						•	•	•	315
							•		400
								•	500
	88,5	•							160
	88,5		•						200
редукція			•						160
				•	•				200
					•	•			250
						•			315
							•		400
								•	500
двійна муфта		•	•	•	•	•	•	•
ремонтна муфта		•	•	•	•	•	•	•
ущільнювач з муфтою (для РУС труб)		•	•	•	•	•	•

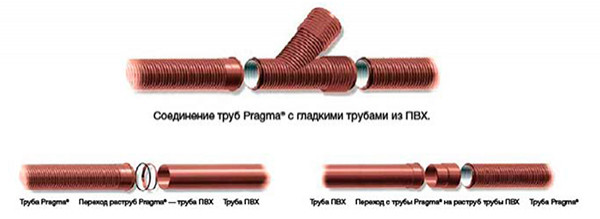

адаптер		•	•	•	•	•	•
ущільнювач		•	•	•	•	•	•	•
заглушка		•	•	•	•	•	•	•
перехід до бетонного колодязя		•	•	•	•	•	•	•
сідло				•	•	•	•	•	160

Двійна муфта ID

	DN, Pragma+ID
	200
	250
	300
	400
	500
	600
	800
	1000

Муфта ID

	DN, Pragma+ID
	200
	250
	300
	400
	500
	600
	800
	1000

Адаптер ID/OD

	DN, Pragma+ID
	200/200
	200/200*
	250/250
	300/315
	* для труб РУС

Трійник 90° ID

	DN/ID	200
	градус	90°
	dn	200

	DN/ID	градус
	200	15°
		30°
		45°
		90°
	250	15°
		30°
		45°
		90°
	300	15°
		30°
		45°
		90°
	400	15°
		30°
		45°
		90°
	500	15°
		30°
		45°
		90°
	600	15°
		30°
		45°
		90°

	DN, Pragma+ID
	200
	250
	300
	400
	500
	600
	800
	1000

	DN Pragma+ID
	200
	250
	300
	400
	500
	600
	800
	1000

	DN, Pragma+ID
	200
	250
	300
	400
	500
	600
	800
	1000

	DN, Pragma+ID
	200/160(1)
	250/160(2)
	300/315(3)
	400\400(3)
	1) Do połączenia bosego końca Pragma +ID z kielichem PVC-U 2) Do połączenia bosego końca Pragma +ID z bosym końcem PVC-U 3)Do połączenia bosego końca Pragma+ID z bosym końcem Pragma

	DN, Pragma+ID
	200/250
	400/300
	500/400
	600/400
	600/500
	Do połączenia kielicha Pragma+ID z bosym końcem Pragma+ID

	DN, Pragma+ID
	200
	250
	300
	400
	500
	600
