Полієтиленові труби RADPOL
Труби напірні RC MULTIsafe®1L, RC MULTIsafe®2L, RC MULTIsafe®3L, а також RC MAXIprotect® PP/PE-d та PE 100 Smart 2L® для інфраструктурних мереж - загальна інформація
В останні кілька років діяльність інвесторів на ринку інфраструктурних мереж була спрямована на пошук рішень щодо скорочення капітальних витрат завдяки використанню новітніх технологій. Це стосується як будівництва нових, так і реконструкції існуючих трубопроводів. Крім того, тиск, який чиниться на міські та районні органи самоврядування, пов'язаний із виплатою компенсацій за незручності, що виникли під час виконання будівельних робіт, викликає потребу застосування сучасних та недорогих технологій. Тому широко використовуються методи безтраншейної прокладки трубопроводів, або ж укладання труб без використання піщаного підсипання або обсипання, що значно скорочує термін будівництва. Найновішою тенденцією є використання виробів із полімерів PE100 RC з додатковим захисним шаром та стрічкою. Це полегшує підготовку та проведення будівництва, а також максимально підвищує безпеку та експлуатацію. Для застосування таких методів монтажу труб необхідні вироби, які мають у кілька разів більшу стійкість до пошкодження зовнішньої поверхні, а також більш високу стійкість до точкового навантаження.
Для цих критеріїв нами розроблені системи RC MULTIsafe® та RC MAXIprotect® PP/PE-d.

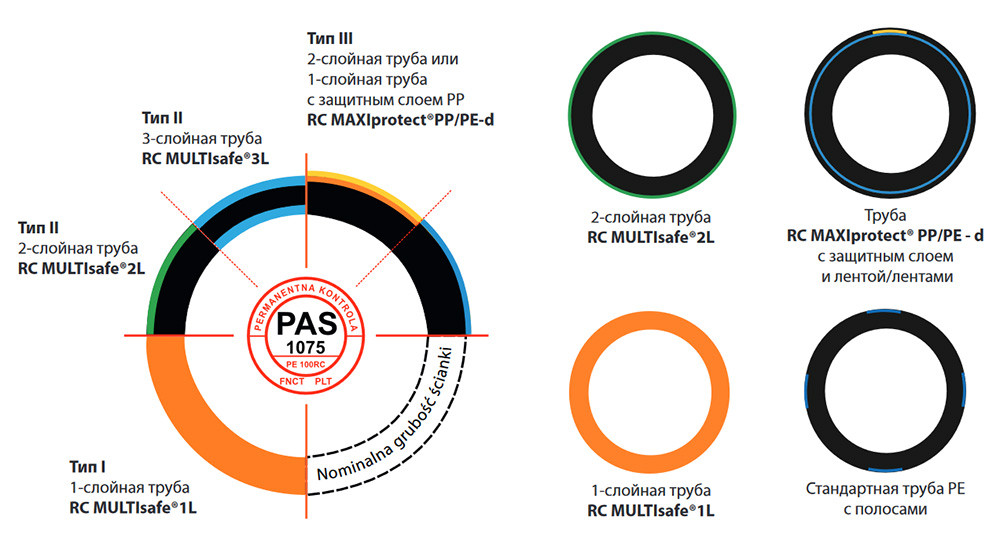

Система RC MULTIsafe® заснована на технології труб:
- одношарових (RC MULTIsafe®1L) виконаних із пластмас нового покоління класу PE100 RC, монолітних, цільнозабарвлених залежно від середовища, що транспортується (сині, помаранчеві, зелені або чорні), або чорні з кольоровими смугами,
- двошарових (RC MULTIsafe®2L) виконаних із пластмас нового покоління класу PE100 RC, з різними кольорами зовнішнього відмітного шару,
- тришарових (RC MULTIsafe®3L) виконаних із пластмас нового покоління класу PE100 RC, з відмінними кольорами зовнішніх шарів.
У всіх типах багатошарових труб усі шари, виготовлені з матеріалів РЕ100 RC, з'єднані між собою молекулярно на стадії коекструзії та механічно нероздільні. Шари можуть бути за бажанням клієнта індивідуально підібрані за товщиною та застосованому матеріалу.
Другою системою труб з поліпшеними параметрами міцності та експлуатаційними параметрами є система RC MAXIprotect® PP/PE.
Вона була створена на базі труб RC MULTIsafe®, які мають додатковий зовнішній захисний шар PE100, PE100 RC або мінерально модифікованого PP, також (за запитом) розміщену під нею стрічку.
Завдяки такому рішенню замовник отримує продукт, додатково захищений від наслідків ушкоджень, що виникли на зовнішній поверхні труби. Додатковий захисний шар PE або PP не з'єднаний молекулярно з внутрішньою трубою.
Третьою системою труб є труби PE 100 Smart 2L®, багатошарові, що дозволяють візуально виявляти пошкодження та подряпини на кожному етапі будівництва мережі з матеріалу PE100, відповідно до PN EN 12201, PN 1555 і PN EN 12007.
Детекційний шар відповідно до стандарту становить 10% товщини стінки та виконаний з матеріалу, що відрізняється кольором залежно від застосування продукту (газ, вода, каналізація).
Переваги труб RC MULTIsafe® та RC MAXIprotect® PP/PE-d
- найвища надійність завдяки використанню матеріалів класу PE100 RC та новітній технології обробки пластмас,
- стійкість до точкових навантажень (тест dr Hessel),
- стійкість до зовнішніх пошкоджень ("notch test 8760 h" согл. PN EN ISO 13479 - нормативна вимога до труб із захисним шаром),
- оптимальні для укладання без піщаної обсипки та підсипки,
- підходять для безтраншейного укладання,
- стикове зварювання, електромуфтове зварювання, поліфузійне зварювання та механічне з'єднання,
- сумісні з класичними трубами PE,
- можливість визначення розташування трубопроводу завдяки стрічці (RC MAXIprotect®PP/PE-d),
- додатковий захист завдяки зовнішній оболонці із PE або PP (RC MAXIprotect®PP/PE-d).
Асортимент труб виробництва компанії Rurgaz з PE100 RC включає:
Труби RC MULTIsafe®:
- діаметри від 25 мм до 630 мм для транспортування газу, помаранчевого кольору, чорного з помаранчевим шаром відмітним, чорного з крайніми помаранчевими шарами або чорного з помаранчевими смугами,
- діаметри від 25 мм до 1000 мм для транспортування питної води, синього кольору, чорного з синім відмітним шаром, чорного з крайніми темно-синіми шарами або чорного з синіми смугами,
- діаметри від 32 мм до 1000 мм для напірної та безнапірної каналізації, зеленого кольору, чорного із зеленим відмітним шаром, чорного із крайніми зеленими шарами або чорного із зеленими смугами.
Труби RC MAXIprotect® PP/PE:
Як правило, це труби для трубопроводів RC MULTIsafe® двошарові, тришарові (або одношарові) з параметрами:
- діаметри від 25 мм до 630 мм для транспортування газу, помаранчевого кольору, чорного з помаранчевим шаром відмітним (2L), чорного з крайніми помаранчевими шарами (3L) або чорного з помаранчевими смугами,
- діаметри від 25 мм до 630 мм для транспортування питної води, синього кольору, чорного із синім відмітним шаром (2L), чорного із крайніми синіми шарами (3L) або чорного із синіми смугами,
- діаметри від 32 мм до 630 мм для напірної та безнапірної каналізації, зеленого кольору, чорного із зеленим відмітним шаром (2L), чорного із крайніми зеленими шарами (3L) або чорного із зеленими смугами.
Зовнішня оболонка виготовлена з мінерально-модифікованого поліпропілену PP, поліетилену PE100 або PE100 RC, колір яких залежить від використання труб:
- (для газу) жовтий із зеленими смугами (PP), з білими смугами (PE),
- (для питної води) синій із зеленими смугами (PP), з білими смугами (PE),
- (для технічної води/каналізації) коричневий із зеленими смугами (PP), з білими смугами (PE)
- чорний з жовтими смугами (для газу) (PE),
- чорний із синіми смугами (для питної води) (PE),
- чорний із зеленими смугами (для технічної води / каналізації) (PE).
Труби RC MULTIsafe®1L для питної води із PE 100RC

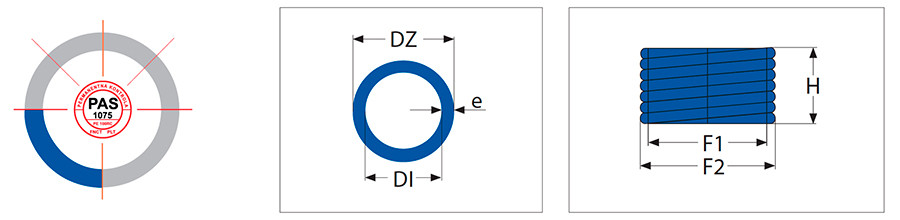

Труби RC MULTIsafe®1L - цілісні одношарові (повністю сині - тип 1 - згідно з PAS 1075:2009.04) для питної води виготовляються з діаметрами в діапазоні 25-1000 мм за запитом.
Труби для питної води RC MULTIsafe®1L - бухти
| Діаметр DZ [мм] |
Товщина стінки SDR 11 е [мм] |
Товщина стінки SDR 17 е [мм] |
Кількість в бухті [м.п.] |
| 25 | 2,3 | - | 200 |
| 32 | 3,0 | 2,0 | 200 |
| 40 | 3,7 | 2,4 | 200 |
| 50 | 4,6 | 3,0 | 100 |
| 63 | 5,8 | 3,8 | 100 |
| 75 | 6,8 | 4,5 | 100 |
| 90 | 8,2 | 5,4 | 100 |
| 110 | 10,0 | 6,6 | 50 |

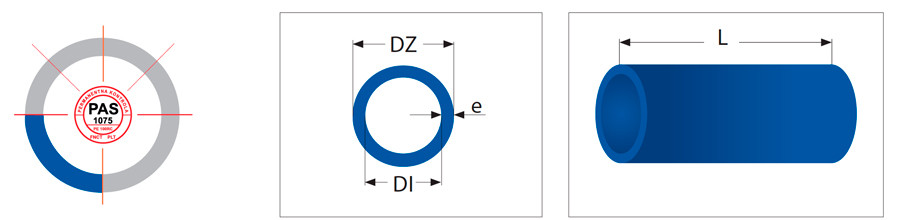

Труби для питної води RC MULTIsafe®1L - відрізки 12 м.п.
| Діаметр DZ [мм] |
Товщина стінки SDR 11 е [мм] |
Товщина стінки SDR 17 е [мм] |
Кількість на палеті [м.п.] |
| 90 | 8,2 | 5,4 | 384 |
| 110 | 10,0 | 6,6 | 312 |
| 125 | 11,4 | 7.4 | 276 |
| 140 | 12,7 | 8,3 | 240 |
| 160 | 14,6 | 9,5 | 204 |
| 180 | 16,4 | 10,7 | 72 |
| 200 | 18,2 | 11,9 | 72 |
| 225 | 20,5 | 13,4 | 60 |
| 250 | 22,7 | 14,8 | 48 |
| 280 | 25,4 | 16,6 | 48 |
| 315 | 28,6 | 18,7 | 36 |
| 355 | 32,3 | 21,1 | 36 |
| 400 | 36,4 | 23,7 | 36 |
| 450 | 41,0 | 26,7 | 24 |
| 500 | 45,5 | 29,7 | 24 |
| 560 | 50,9 | 33,2 | 24 |
| 630 | 57,3 | 37,4 | 24 |
| 710 | 64.5 | 42,1 | 12 |
| 800 | 72,6 | 47,4 | 12 |
| 900 | 81,7 | 53,3 | 12 |
| 1000 | 90,8 | 59,3 | 12 |
Труби RC MULTIsafe®2L для питної води із PE 100RC
Труби RC MULTIsafe®2L - двошарові (чорні з відмінним синім зовнішнім шаром - тип 2 - згідно з PAS 1075:2009.04) для питної води виготовляються з діаметрами в діапазоні 25 - 1000 мм.

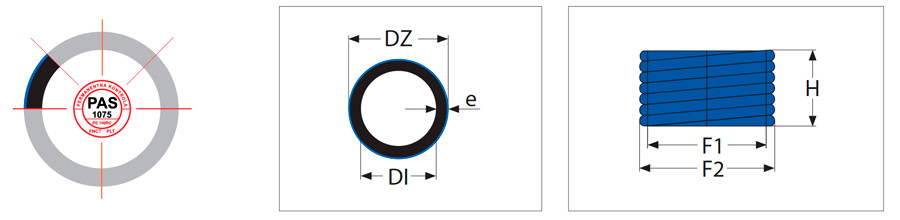

Труби для питної води RC MULTIsafe®2L - бухти
| Діаметр DZ [мм] |
Товщина стінки SDR 11 е [мм] |
Товщина стінки SDR 17 е [мм] |
Кількість в бухті [м.п.] |
| 25 | 2,3 | - | 200 |
| 32 | 3,0 | 2,0 | 200 |
| 40 | 3,7 | 2,4 | 200 |
| 50 | 4,6 | 3,0 | 100 |
| 63 | 5,8 | 3,8 | 100 |
| 75 | 6,8 | 4,5 | 100 |
| 90 | 8,2 | 5,4 | 100 |
| 110 | 10,0 | 6,6 | 50 |

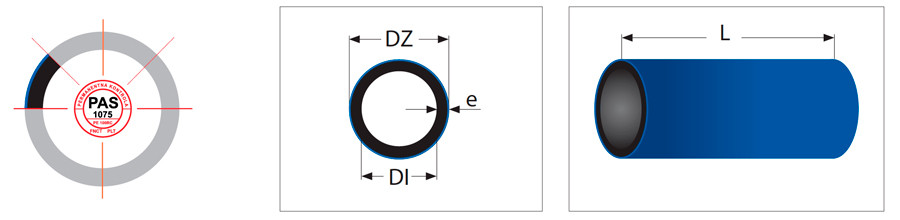

Труби для питної води RC MULTIsafe®2L - відрізки 12 м.п.
| Діаметр DZ
[мм] |
Товщина стінки SDR 11
е [мм] |
Товщина стінки SDR 17
е [мм] |
Кількість на палеті
[м.п.] |
| 90 | 8,2 | 5,4 | 384 |
| 110 | 10,0 | 6,6 | 312 |
| 125 | 11,4 | 7.4 | 276 |
| 140 | 12,7 | 8,3 | 240 |
| 160 | 14,6 | 9,5 | 204 |
| 180 | 16,4 | 10,7 | 72 |
| 200 | 18,2 | 11,9 | 72 |
| 225 | 20,5 | 13,4 | 60 |
| 250 | 22,7 | 14,8 | 48 |
| 280 | 25,4 | 16,6 | 48 |
| 315 | 28,6 | 18,7 | 36 |
| 355 | 32,3 | 21,1 | 36 |
| 400 | 36,4 | 23,7 | 36 |
| 450 | 41,0 | 26,7 | 24 |
| 500 | 45,5 | 29,7 | 24 |
| 560 | 50,9 | 33,2 | 24 |
| 630 | 57,3 | 37,4 | 24 |
| 710 | 64.5 | 42,1 | 12 |
| 800 | 72,6 | 47,4 | 12 |
| 900 | 81,7 | 53,3 | 12 |
| 1000 | 90,8 | 59,3 | 12 |
Труби RC MULTIsafe®3L для питної води із PE 100RC
Труби RC MULTIsafe®3L - тришарові (середній шар чорного кольору і два крайніх шари синього кольору товщиною в діапазоні 10% - 30%, причому крайній внутрішній шар товщиною не менше 2,5 мм - тип 2 - згідно з PAS 1075:2009.04) для питної води виробляються з діаметрами в діапазоні 90 – 500 мм.

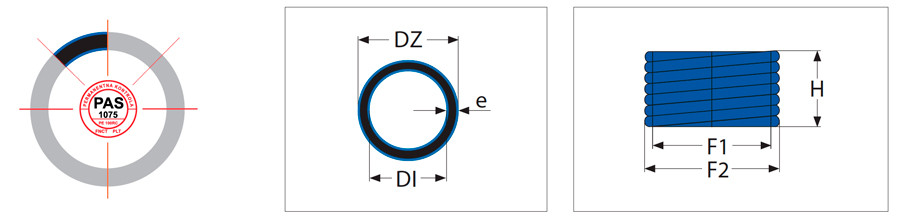

Труби для питної води RC MULTIsafe®3L - бухти
| Діаметр DZ [мм] |
Товщина стінки SDR 11
е [мм] |
Товщина стінки SDR 17
е [мм] |
Кількість в бухті
[м.п.] |
| 90 | 8,2 | 5,4 | 100 |
| 110 | 10,0 | 6,6 | 50 |

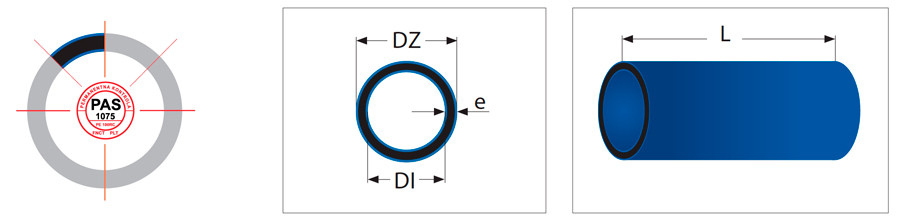

Труби для питної води RC MULTIsafe®3L - відрізки 12 м.п.
| Діаметр DZ [мм] | Товщина стінки SDR 11
е [мм] |
Товщина стінки SDR 17
е [мм] |
Кількість на палеті
[м.п.] |
| 90 | 8,2 | 5,4 | 384 |
| 110 | 10,0 | 6,6 | 312 |
| 125 | 11,4 | 7,4 | 276 |
| 140 | 12,7 | 8,3 | 240 |
| 160 | 14,6 | 9,5 | 204 |
| 180 | 16,4 | 10.7 | 72 |
| 200 | 18,2 | 11,9 | 72 |
| 225 | 20,5 | 13,4 | 60 |
| 250 | 22,7 | 14,8 | 48 |
| 280 | 25,4 | 16,6 | 48 |
| 315 | 28,6 | 18,7 | 36 |
| 355 | 32,3 | 21,1 | 36 |
| 400 | 36.4 | 23,7 | 36 |
| 450 | 41,0 | 26,7 | 24 |
| 500 | 45,5 | 29,7 | 24 |
Труби RC MAXIprotect®PP/PE-d двошарові (або одношарові) для питної води з додатковим захисним шаром із PE або PP зі стрічкою на запит
Труби RC MAXIprotect® PP/PR-d - двошарові (чорні з відмінним синім зовнішнім шаром у вигляді литої двошарової труби) із захисним шаром з PP або PE блакитного кольору – тип 3 – згідно з PAS 1075:2009.04 для води виробляються в діапазоні 630 мм.
Труба може бути вироблена одноколірною.

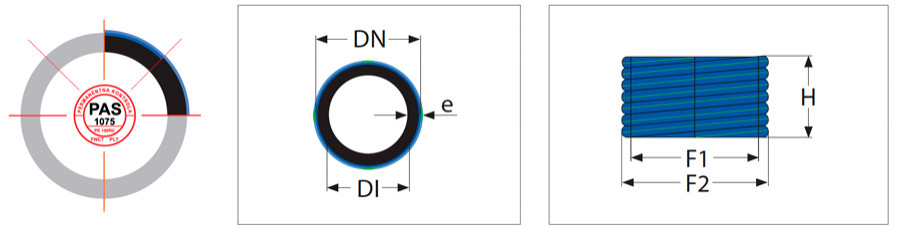

Труби для питної води RC MAXIprotect®PP - бухти
| Діаметр
DZ [мм] |
Товщина стінки SDR 11
е [мм] |
Товщина стінки 50Н 17
е [мм] |
Кількість в бухті
[м.п.] |
| 25 | 2,3 | - | 200 |
| 32 | 3,0 | - | 200 |
| 40 | 3,7 | - | 200 |
| 50 | 4,6 | - | 100 |
| 63 | 5,8 | - | 100 |
| 75 | 6,8 | - | 100 |
| 90 | 8,2 | 5,4 | 100 |
| 110 | 10,0 | 6,6 | 50 |

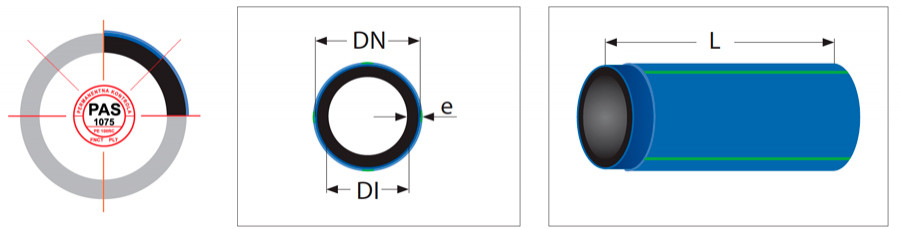

Труби для питної води RC MAXIprotect®PP - відрізки 12 м.п.
| Діаметр DN [мм] |
Товщина стінки SDR 11 е [мм] |
Товщина стінки SDR 17 е [мм] |
Кількість на палеті [м.п.] |
| 90 | 8,2 | 5,4 | 384 |
| 110 | 10,0 | 6,6 | 312 |
| 125 | 11,4 | 7,4 | 276 |
| 140 | 12,7 | 8,3 | 240 |
| 160 | 14,6 | 9,5 | 204 |
| 180 | 16,4 | 10,7 | 72 |
| 200 | 18,2 | 11,9 | 72 |
| 225 | 20,5 | 13,4 | 60 |
| 250 | 22,7 | 14,8 | 48 |
| 280 | 25,4 | 16,6 | 48 |
| 315 | 28,6 | 18,7 | 36 |
| 355 | 32,2 | 21,1 | 36 |
| 400 | 36,3 | 23,7 | 36 |
| 450 | 40,9 | 26,7 | 24 |
| 500 | 45,4 | 29,7 | 24 |
| 560 | 50,8 | 33,2 | 24 |
| 630 | 57,2 | 37,4 | 24 |

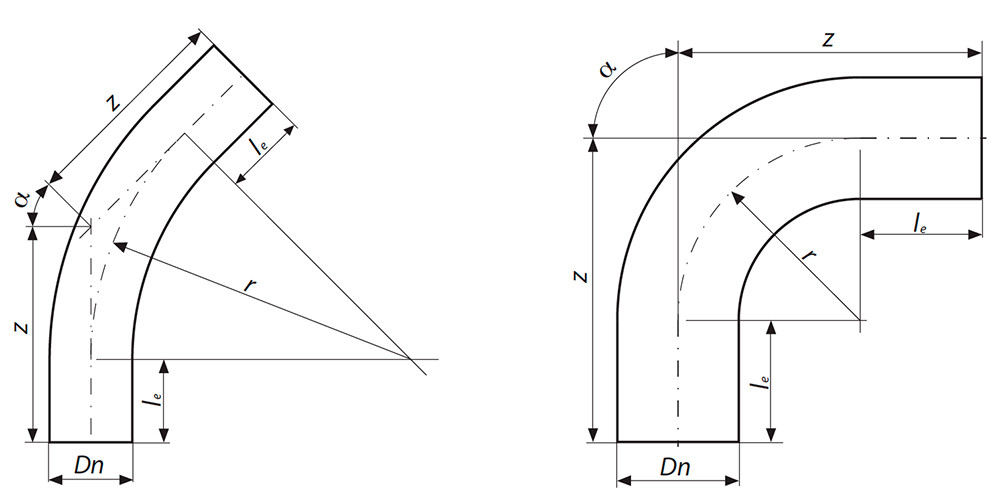

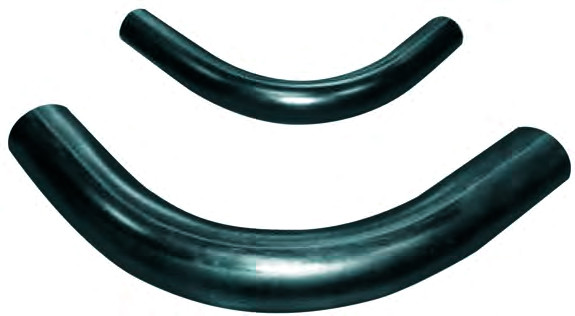

Відводи гнуті RC MULTIsafe® 2L, 3L та PE 100 Smart 2L®
Перелік розмірів гнутих відводів
| DN | а = 45° | а = 90° | ||
| le мін. | z мін. | le мін. | z мін. | |
| 90 | 150 | 280 | 150 | 465 |
| 110 | 150 | 309 | 150 | 535 |
| 125 | 150 | 331 | 150 | 587 |
| 140 | 150 | 353 | 150 | 640 |
| 160 | 150 | 382 | 150 | 710 |
| 200 | 150 | 440 | 150 | 849 |
| 225 | 150 | 476 | 150 | 937 |
| 250 | 250 | 612 | 250 | 1124 |
| 280 | 250 | 609 | 250 | 890 |
| 315 | 300 | 685 | 300 | 1026 |
| 355 | 300 | 761 | 300 | 1064 |
| 400 | 300 | 813 | 300 | 1129 |
| 450 | 300 | 930 | 300 | 1395 |
| 500 | 350 | 1066 | 350 | 1411 |
| 560 | 350 | 1118 | 350 | 1680 |
| 630 | 500 | 1170 | 500 | 1803 |
| 710 | 500 | 1581 | 500 | 2555 |
| 800 | 500 | 1785 | 500 | 2843 |
| 900 | 500 | 1989 | 500 | 3136 |
| 1000 | ** | ** | ** | ** |
