Каналізаційні колодязі PRO 800 та PRO 1000
Колодязі мають продуману модульну конструкцію, у якій кожен елемент, від основи до верхньої частини, розроблений для надійної та зручної експлуатації. Стандартна система складається з основи з кінетою, кільцевих сегментів діаметром DN/ID 800 або 1000 мм, редукційного переходу до вхідного діаметра 630 мм та верхньої частини з люком відповідного класу навантаження. Робоча камера колодязів PRO 800 і PRO 1000 у стандартному виконанні заводським способом оснащується складними сходами з вбудованою рамкою та сходинками з PP-B. Конструкція також передбачає використання гумових прокладок для герметичності залізобетонних елементів верхньої частини, які мають монтуватися з конструкційним просвітом не менше 5 см між плитою з чавунним верхом і верхівкою колодязя.
Матеріал
Поліпропілен PP-B
Діаметр вхідних та вихідних отворів
DN 160 – DN 400
Внутрішній діаметр корпусу, мм
DN/ID 800 – DN/ID 1000
Тип кінети
Прохідна / Збірна

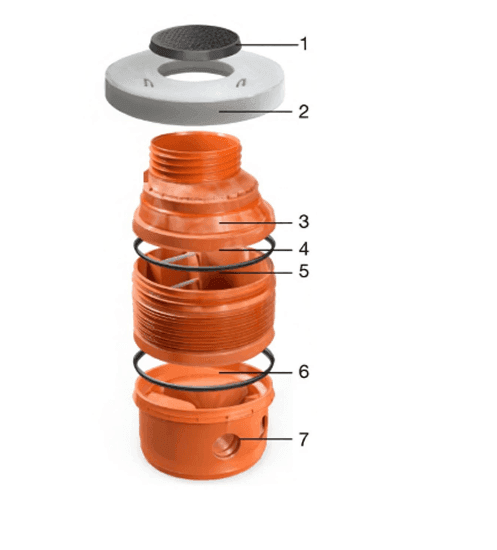

Конструкція каналізаційних колодязів PRO 800 та PRO 1000
Компанія Pipelife спроєктувала кожен з елементів колодязів - від основ і до верхньої частини - з особливою старанністю.
Стандартна конструкція каналізаційних колодязів PRO складається з:
- Основи (кінети прохідної або збірної);
- Модульні кільцеві сегменти діаметром DN/ID 800 мм або 1000 мм;
- Редукційного переходу (1000/630 або 800/630 з отвором для входу внутрішнім діаметром 630 мм);
- Верхньої частини колодязя (залізобетонний конус 1210/710 з люком для входу DN 600 класу A15-D400 або стабілізаційне залізобетонне кільце 1650/1150 з верхньою залізобетонною плитою 1550/600 та люком DN 600 класу A0)
Стандартна робоча камера колодязя PRO 1000 і PRO 800 заводським способом обладнана сходами, що складаються, з вбудованою рамою і сходинками з PP-B. Залізобетонна плита з чавунним верхом має бути відокремлена від верхівки колодязя конструкційним просвітом шириною не менше 5 см.
1) Чавунний люк DN 600 класу A15-D400 за PN-EN 124
2) Залізобетонне кільце 1210/710
3) Перехід редукційний 1000/630 або 800/630 із PP-B з внутрішнім діаметром 630 мм
4) Гумова прокладка
5) Сходи зі ступенями із PP-B
6) Кільця колодязя з PP-B (DN/ID 1000 або DN/ID 800)
7) Основа колодязя з кінетою та дном з PP-B
Конфігурація кінет
| Назва колодязя | Діаметр каналу, мм | Hk, м | Hd, м | Ht, м | H, м | |
|---|---|---|---|---|---|---|
| PRO 800, м | PRO 1000, м | |||||
| PRO 800 PRO 1000 | 160, 200 | 465 | 205 | 0,5; 1,0; 1,5 або їх сума | 0,42 | 0,53 |
| 230, 315 | 0,460 | 0,210 | ||||
| 400 | 0,455 | 0,215 | ||||
Колодязі PRO 800
Сліпа кінета
 | Код |
|---|---|
| 50100585 |
Кінета збірна для підключення труб Pragma
 | L 45° (225°) P 45° (135°) | L 90° (270°) P 90° (90°) |
|---|---|---|
| 160/800 | 50101570 | |
| 200/630 | 50101295 | 50101296 |
| 315/800 | 50100775 |
Кінета збірна для підключення труб PVC
| L 45° (225°) P 45° (135°) | L 90° (270°) P 90° (90°) |
|---|---|---|
| 160/800 | 50101570 | |
| 200/630 | 50101295 | 50101296 |
| 315/800 | 50100775 |
Колодязі PRO 1000
Сліпа кінета
| Код |
|---|---|
| 50100586 |
Кінета прохідна з підключенням Pragma труб
 | 0° (0°) 180°(180°) | 90° (90°) | 90° (270°) | |
|---|---|---|---|---|
| 160/1000 | 50101297 | |||
| 200/1000 | 50101298 | |||
| 250/1000 | 50101299 | 50100726 | 50100728 | |
| 315/1000 | 50101300 | 50100727 | ||
| 400/1000 | 50101301 |
Кінета прохідна з підключенням PVC труб
| 0° (0°) 180°(180°) | 90° (90°) | 90° (270°) | |
|---|---|---|---|---|
| 160/1000 | 50101297 | |||
| 200/1000 | 50101298 | |||
| 250/1000 | 50101299 | 50100726 | 50100728 | |
| 315/1000 | 50101300 | 50100727 | ||
| 400/1000 | 50101301 |
Кінета збірна для підключення труб Pragma
| L 45° (225°) P 45° (135°) | L 90° (270°) P 90° (90°) |
|---|---|---|
| 160/1000 | 50100776 | |
| 200/1000 | 50101302 | 50101303 |
| 250/1000 | 50100778 | |
| 315/1000 | 50100779 |
Кінета збірна для підключення труб PVC
| L 45° (225°) P 45° (135°) | L 90° (270°) P 90° (90°) |
|---|---|---|
| 160/1000 | 50100750 | 50100754 |
| 200/1000 | 50101302 | 50101303 |
| 250/1000 | 50100778 | |
| 315/1000 | 50100779 |
