Дренажні труби ПВХ

Компанія PIPELIFE вже багато років використовує свій багатий досвід, щоб запропонувати клієнтам надійні та високоякісні системи дренажу. Дренажна система ПВХ є надійним та перевіреним на ринку рішенням.

Матеріал

PVC-U з фільтром з PP

Діаметри DN/OD, мм

50 – 200

Торгові довжини, м

40, 50, 100, 250

З чого складається дренажна система?

Найчастіше це гофровані труби з ПВХ, перфоровані по всьому периметру (завдяки отворам у трубі збирається вода), з оболонкою (оплетення з поліпропіленових волокон або геотекстилю виконує функцію фільтра, що запобігає накопиченню мулу та піску в трубі) або без оболонки.

Велика площа вхідних отворів забезпечує високу гідравлічну пропускну здатність на рівні 20–47 см² на 1 погонний метр трубопроводу (згідно з нормою вона становить мінімум 8 см²/мп).

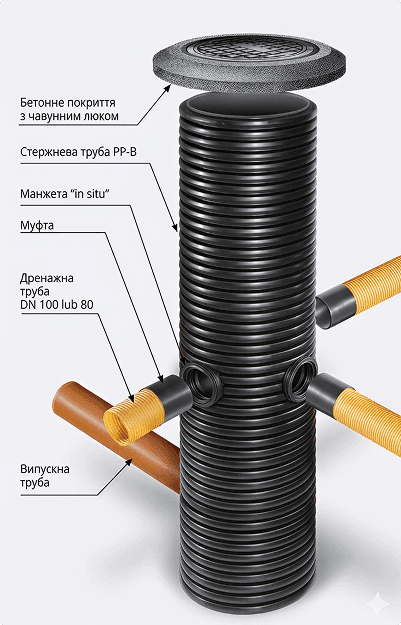

Систему доповнюють фасонні елементи та ревізійні дренажні колодязі DN 400 мм, 300мм виготовлені з поліпропілену (PP-B). Як завершення колодязя можна застосувати:

Бетонний конус з бетонною або чавунною кришкою;
Телескопічну трубу з чавунним люком типу T05 (5 т).

Застосування обсипки спричиняє зменшення опору потоку води в зоні трубопроводу та підвищує ефективність роботи дренажу.

Що таке кільцевий дренаж будівлі

Для відведення води від будівлі використовуються так звані кільцеві дренажі, які укладаються горизонтально навколо фундаментів. Вони знижують рівень ґрунтових вод та захищають від їхнього припливу.

Також їх застосовують у сільськогосподарській меліорації для осушення орних полів і луків, рекреаційних територій, а також у галузі екологічної інженерії.

Адаптовано до ваших потреб

Зазвичай для будівель площею до 200 м² трубопроводи виконують із перфорованих труб діаметром 100 мм та укладають із ухилом мінімум 0,4–0,5 %.

Залежно від типу ґрунту, дренаж навколо периметра будівлі може виконуватися як:

Рекомендується застосовувати дренажні труби PIPELIFE з PVC-U з фільтром із поліпропіленових волокон та геотекстилю, який захищає дренаж від замулювання.

Кільцевий дренажний трубопровід з одним шаром фільтра (у добре водопроникних піщаних ґрунтах);
Дренажний трубопровід, поєднаний із шаровим дренажем, виконаним із двох шарів фільтру (у ґрунтах середньої та низької водопроникності, дрібнозернистих).

У будівельних дренажних системах додатково використовуються фільтри з мінеральних матеріалів, таких як:

гравій 8–16 мм;
пісок;
геотекстиль.

Дренажна система з PVC-U - Труби

Тип труби	Діаметр DN, мм
Тип труби	50	65	80	100	125	160	200
Без фільтра	✓	✓	✓	✓	✓	✓	✓
З фільтром PP 700, PP 450	✓	✓	✓	✓	✓	✓	✓
З фільтром з геотканиною UV	✓	✓	✓	✓	✓	✓	✓
Неперфорована	✓	✓	✓	✓	✓	✓	✓

Дренажна система з PVC-U - Фітинги

Форма	Діаметр проходу DN, мм							Діаметр впускного отвору DN, мм
Форма	50	65	80	100	125	160	200	Діаметр впускного отвору DN, мм
Кутник 90°			✓	✓	✓	✓	✓
Елемент T	✓	✓	✓	✓	✓	✓	✓
З'єднувальна муфта	✓	✓	✓	✓	✓	✓	✓
Бічне з'єднання 45°	✓	✓	✓	✓	✓	✓	✓
90° колінчастий з'єднувач	✓	✓	✓	✓
Редукція		✓						50
			✓					65
				✓				80
					✓			100
						✓		125
							✓	160
З'єднувальний елемент		✓	✓	✓	✓	✓		50
			✓	✓	✓	✓		65
				✓	✓	✓		80
					✓	✓		100
						✓	✓	125
Вихідний елемент	✓	✓	✓	✓	✓	✓	✓
Заглушка	✓	✓	✓	✓	✓	✓	✓
Аератор				✓
З'єднувач для каналізаційної труби				✓				110
