Дренажні труби ПП Pragma

Компанія Pipelife Polska S.A. виробляє дренажні труби з поліпропілену PP-B Pragma діаметром DN/OD 110–400 мм та Pragma+ ID діаметром DN/ID 200–1000 мм у класі жорсткості SN ≥ 8 кН/м², стандартною довжиною 6 м. Труби виготовляються у прямих відрізках із впресованими розтрубами та з’єднуються методом ротаційного зварювання. Вони призначені для дренування ґрунтових вод уздовж доріг і поза ними, а також для розсіювання ґрунтових і дощових вод. У западинах між ребрами труби мають щілинні отвори шириною 1,0–8,0 мм і довжиною 12–150 мм. Площа отворів становить не менше 50 см²/м для Pragma та не менше 100 см²/м для Pragma+ ID.

Матеріал

Поліпропілен кополімер PP-B

Клас жорсткості

SN8 / SN10 / SN12 / SN16

Комерційна довжина, м

Спосіб з’єднання

Розтруб фабрично зварений із трубою

Зовнішній діаметр DN/OD, мм

110 – 400

Зов. діаметр DN/OD з геотекст. фільтром, мм

110 – 400

Внутрішній діаметр DN/ID, мм

200 – 1000

Внут. діаметр DN/ID з геотекст. фільтром, мм

200 – 1000

Основна технічна інформація

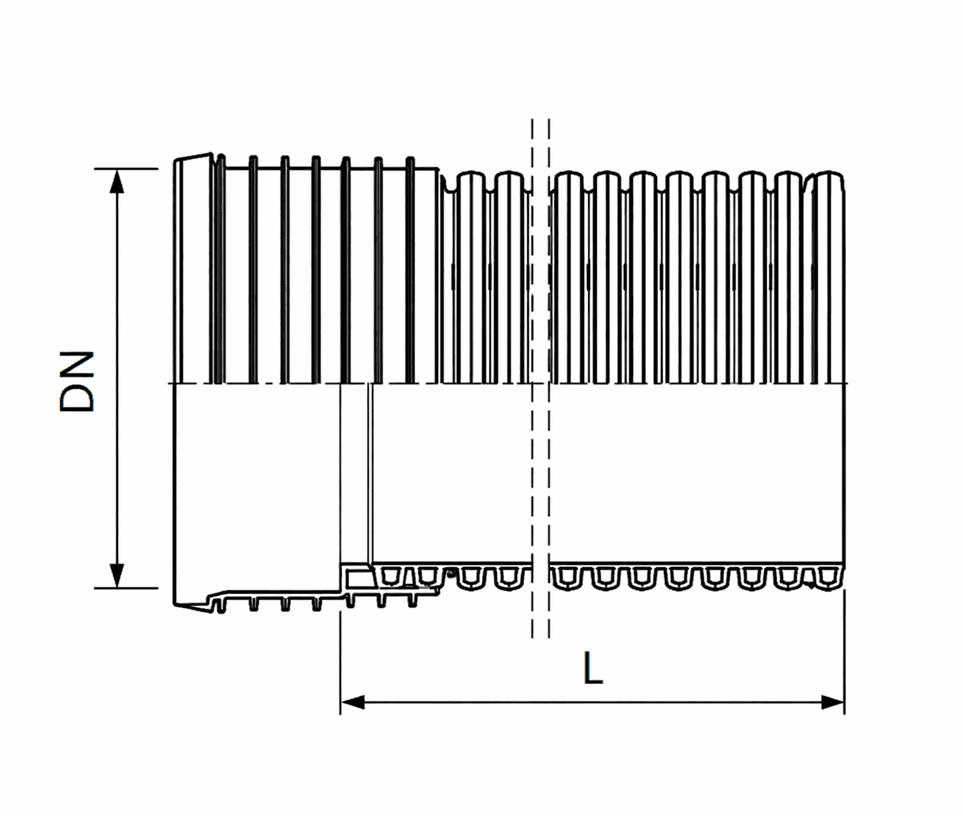

Дренажні труби Pragma і Pragma+ ID мають легку конструкцію із гладкою внутрішньою стінкою та профільованою гофрованою зовнішньою стінкою трапецієподібного профілю, яка згідно з нормою PN-EN 13476-3 відноситься до типу B.

Дренажні труби та фітинги Pragma і Pragma+ ID виготовляються відповідно до:

Стандарту PN-EN 13476-3 «Системи пластикових трубопроводів для безнапірної підземної каналізації. Системи труб із структурними стінками з непластифікованого полівінілхлориду (PVC-U), поліпропілену (PP) та поліетилену (PE). Частина 3. Специфікації труб та фітингів із гладкою внутрішньою та профільованою зовнішньою поверхнею, тип B».
ITB-KOT-2019/1121 «Труби та фітинги PRAGMA і PRAGMA+ ID, а також труби PP SW ID з поліпропілену (PP) зі структурними стінками».
IBDiM-KOT-2019/0320 «Труби та фітинги з поліпропілену (PP) для каналізації та дренажу, для відведення води, пропусків та захисту кабелів, торговельної марки: труби та фітинги Pragma і Pragma+ ID із структурними (двошаровими) та хвилястими (однорівневими) стінками з поліпропілену (PP)».
IT-KOT-2019/0053 «Дренажні труби зі структурними стінками Pragma і Pragma+ ID та фітинги з поліпропілену».

Типи перфорації труб

Виділяють 3 типи перфорації труб:

Повністю фільтруючі (TP – totally perforated) – отвори по всьому периметру;
Частково фільтруючі (LP – locally perforated) – отвори у верхній частині 2/3 периметру під кутом 220°;
Багатофункціональні (MP – multipurpose) – отвори у верхній частині 1/3 периметру під кутом 120°.

В залежності від типу перфорації та розташування отворів на периметрі, а також рівня заповнення водою, труби можуть виконувати різні функції:

TP – отвори по всьому периметру;
LP – отвори у верхній частині 2/3 периметру (водяне заповнення 1/3 периметру);
MP – частково фільтруючі та каналізаційні, отвори у верхній частині 1/3 периметру (водне заповнення 2/3 периметру).

Дренажні труби Pragma та Pragma+ ID мають високу окружну жорсткість: SN ≥ 8 кН/м². Високі параметри міцності та гідравлічної продуктивності дозволяють їх широке застосування.

Колір: стандартно труби з PP-B виробляються коричневого або чорного кольору (DN/OD 110). За бажанням клієнта – чорні, чорні/сині (зовні/всередині) або зелені.

Параметри дренажних труб Pragma PP-B

TP – повністю перфоровані

Отвори по всьому периметру труби.

LP – частково перфоровані

Отвори у верхній частині 2/3 периметру під кутом 220° розташовані в розрахунковому куті від 187° до 199°.

MP – багатофункційні

Отвори у верхній частині 1/3 периметру під кутом 120°, труби виконують функцію частково перфорованої та каналізаційної труби і розташовані в розрахунковому куті від 73° до 96°.

Перфоровані труби Pragma довжиною 6 м також виготовлюються з геотекстильним фільтром, заводськи обгорнутим навколо труби, з такими параметрами:

Матеріал

PP (поліпропілен), стійкий до УФ-випромінювання

Щільність

мінімум 300 г/м²

Стійкість до статичного проколу CBR

≥3,0 кН за PN-EN ISO 12236

Характеристична величина пор O90

мінімум 85 μm за PN-EN ISO 12956

Параметри перфорації дренажних труб Pragma PP-B

Діаметр DN/OD, мм	dim, мм	Кількість отворів/ребер по колу, шт.	Тип перфорації труби	Площа перфорації, см²/м
110	97	6	повністю фільтруючі / повністю перфоровані	≥ 50
160	137
200	174
250	218
315	276
400	348
110	97	4	частково фільтруючі / частково перфоровані	≥ 50
160	137
200	174
250	218
315	276
400	348
110	97	2	багатофункційні / мультиперфоровані	≥ 50

Параметри дренажних труб Pragma+ ID PP-B

Програма систем дренажу Pipelife включає виробництво всіх елементів, необхідних для створення дренажної мережі з труб PP-B:

Перфоровані труби PP-B Pragma® з зовнішнім діаметром DN/OD 110, 160, 200, 250, 315 і 400 мм
Неперфоровані труби PP-B Pragma® з зовнішнім діаметром DN/OD 110 ÷ 630 мм
Монтажні фітинги з PP-B (вигини, з’єднувачі, захисні кільця, заглушки, трійники, редукції, з’єднання з PVC-U) у діапазоні DN 160 ÷ 630 мм
Перфоровані та неперфоровані труби PP-B Pragma+ID з внутрішнім діаметром DN/ID 200 ÷ 1000 мм
Перфоровані труби PP-B Pragma+ID з фільтром з геотекстилю, що заводським способом обгорнутий навколо труби, діаметром DN/ID 200 ÷ 1000 мм
Монтажні фітинги з PP-B у діапазоні DN 200 ÷ 1000 мм

Довжини труб:

Перфоровані труби PP-B – 6,0 м
Неперфоровані труби – 2,0; 3,0 та 6,0 м

Параметри фільтру з геотекстилю для Pragma+ID:

Матеріал: PP, стійкий до УФ-променів
Щільність: мінімум 300 г/м²
Стійкість до статичного пробою (CBR): ≥3,0 кН за PN-EN ISO 12236
Характеристична величина пор O90: мінімум 85 μm за PN-EN ISO 12956

TP - повністю перфоровані

Отвори по всьому колу.

LP - локально перфоровані

Отвори в верхній частині 2/3 кола під кутом 220° розташування отворів у розрахунковому куті від 189° до 193°.

MP - багатофункційні

Отвори в верхній частині 1/3 кола під кутом 120°, труба виконує функції частково перфорованої та каналізаційної, розташування отворів у розрахунковому куті від 72° до 81°.

Компанія Pipelife за бажанням замовника може виготовляти дренажні труби Pragma+ID з більшими площами перфорації залежно від діаметра: понад 200, 300, 400 та 500 см²/м.

Параметри перфорації дренажних труб Pragma+ ID

Діаметр DN/ID, мм	dim min., мм	Кількість отворів/ребер по колу, шт.	Тип перфорації труби	Площа перфорації, см²/м
200	195	6	повністю фільтруючі / повністю перфоровані	≥ 100
250	245
300	294
400	392
500	490
600	588
800	785
1000	985
200	195	4	частково фільтруючі / частково перфоровані	≥ 100
250	245
300	294
400	392
500	490
600	588
800	785
1000	985
200	195	2	багатофункційні / мультиперфоровані	≥ 100
250	245
300	294
400	392
500	490
600	588
800	785
1000	985
